Zbrojenie nadproża krok po kroku. 5 kluczowych zasad, o których nie możesz zapomnieć.

Prawidłowe zbrojenie nadproża to kluczowy etap prac konstrukcyjnych, który zapewnia stabilność otworu okiennego lub drzwiowego oraz bezpieczne przenoszenie obciążeń ze stropu na ściany. Niezależnie od wybranej technologii – czy jest to gotowa kształtka typu U, czy tradycyjny szalunek z desek – fundamentem nośności jest zastosowanie odpowiednio wygiętych prętów żebrowanych, połączonych strzemionami w jednolitą, sztywną klatkę.

Błędy popełnione na etapie zbrojenia i szalowania bezwzględnie prowadzą do powstawania pęknięć tynku nad oknami oraz osiadania samej belki. Kluczowe jest zachowanie właściwej otuliny betonowej oraz normatywnego zakotwienia prętów w murze. Solidnie wykonany kosz zbrojeniowy przekłada się na bezpieczeństwo konstrukcji, eliminując ryzyko ugięć i potrzebę inwazyjnych napraw po oddaniu budynku do użytku.

Parametry prętów i zasady wiązania strzemion w koszu zbrojeniowym

Wybór prętów zbrojeniowych

Do wykonania standardowego nadproża monolitycznego najczęściej stosuje się stal żebrowaną o średnicy od 10 do 12 mm dla prętów głównych (zawsze zgodnie z wytycznymi konstruktora). Żebrowanie jest absolutnie konieczne, ponieważ to ono wgryza się w mieszankę betonową, zapobiegając wysunięciu się stali pod wpływem obciążeń.

• Stal A-IIIN (B500SP): Najpopularniejsza klasa stali w budownictwie jednorodzinnym, charakteryzująca się optymalną granicą plastyczności i wysoką przyczepnością.
• Stan powierzchni: Przed montażem pręty muszą być wolne od łuszczącej się rdzy, błota oraz tłustych śladów oleju szalunkowego. Delikatny, rudy nalot jest dopuszczalny, a wręcz nieznacznie poprawia szorstkość.
• Złota zasada majstra: Nigdy nie stosuj zwykłych prętów gładkich jako zbrojenia nośnego (dołem belki). Stal gładka w elementach zginanych po prostu „puści” i wyciągnie się z betonu.

Zasady przygotowania strzemion

Strzemiona pełnią rolę szkieletu, który utrzymuje pręty nośne w stałym rozstawie i przejmuje siły ścinające przy podporach. Do ich wyginania używa się cienkiego drutu żebrowanego o średnicy 6 mm (rzadziej 8 mm). Strzemiona wygina się na giętarce, pamiętając o prawidłowym domknięciu zamka.

• Rozstaw strzemion: W środkowej części nadproża wynosi zazwyczaj 20-25 cm, ale przy samych podporach (murze) należy je zagęścić do 10-15 cm. To tam działają największe siły tnące.
• Zagięcia i zamki: Końcówki strzemion (tzw. wąsy) muszą być zagięte do wewnątrz pod kątem 135 stopni. Chroni to kosz przed otwarciem się podczas pracy konstrukcji.
• Mijanka zamków: Wiążąc strzemiona do prętów głównych, układaj zamki naprzemiennie (raz u góry po lewej, raz u góry po prawej). Zapobiega to stworzeniu linii osłabienia kosza.

Checklista narzędzi zbrojarza

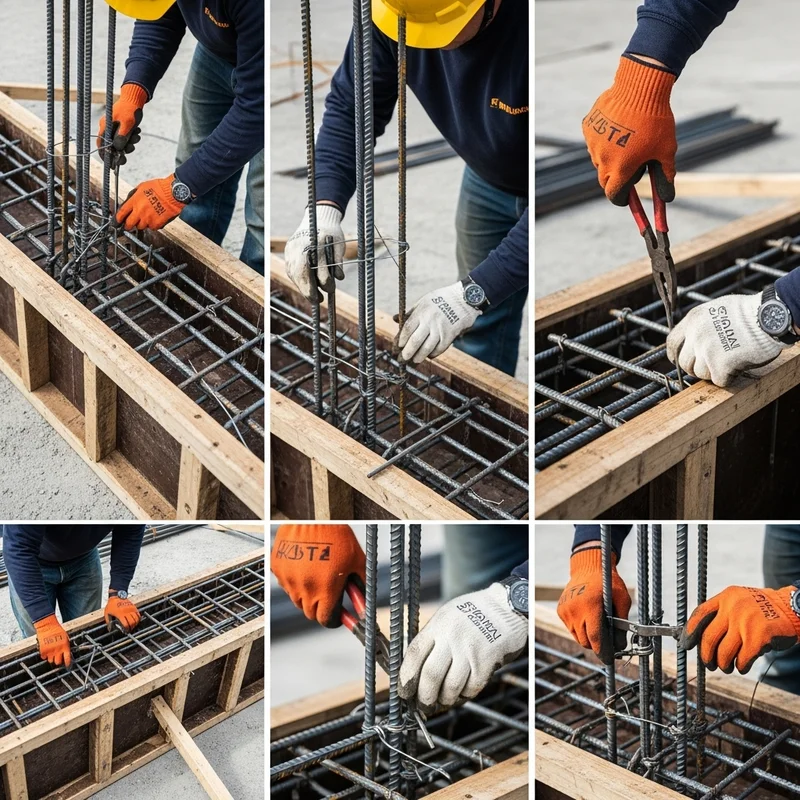

Przygotowanie odpowiedniego warsztatu uchroni Cię przed nerwowym szukaniem sprzętu, gdy beton zaczyna już wiązać. Do sprawnego zmontowania kosza potrzebujesz kilku konkretnych narzędzi:

• Klucz zbrojarski automatyczny (tzw. młynek) – genialne i tanie narzędzie do błyskawicznego skręcania gotowych wiązałek oczkowych. Zastępuje męczące kręcenie obcęgami.
• Obcęgi zbrojarskie (cęgi Rabitza) – niezbędne, jeśli wolisz tradycyjny drut z rolki. Służą do naciągania, skręcania i ucinania w jednym ruchu.
• Nożyce do prętów (duże) lub szlifierka kątowa – do precyzyjnego docinania prętów głównych. Uważaj na iskry lecące na szalunki!
• Dystanse z tworzywa (tzw. gwiazdki lub baryłki) – krytyczny element zapewniający stałą, kilkucentymetrową otulinę betonową.

Szalowanie otworu i prawidłowe osadzanie zbrojenia na murze nośnym

Szalunek musi być pancerny. Mokry beton wywiera ogromne ciśnienie na deski, a wibrator pogrążalny dodatkowo potęguje to zjawisko. Jeśli szalunek się „rozepcha”, zyskasz krzywe nadproże, które będzie trzeba żmudnie skuwać pod montaż okien.

Montaż szalunku i przygotowanie podparcia

1. Oczyść wieniec i powierzchnię muru, na której spocznie nadproże. Zmieć pył i luźne fragmenty ceramiki lub gazobetonu – beton konstrukcyjny wymaga solidnego, czystego oparcia.
2. Zbij koryto z desek (min. 25 mm grubości) lub grubej sklejki szalunkowej. Dno koryta musi być idealnie wypoziomowane.
3. Podeprzyj dno szalunku stemplami budowlanymi (drewnianymi lub metalowymi). Rozstawiaj je maksymalnie co 60-80 cm. Jeśli podłoże to ubity piasek na parterze, podłuż pod stemple szerokie deski (tzw. podwaliny), by nie zapadły się pod ciężarem.
4. Przed włożeniem stali, posmaruj wnętrze szalunku płynem antyadhezyjnym (lub ostatecznie rzadkim olejem), co zapobiegnie przyklejeniu się desek do stwardniałego betonu.
5. Osadź gotowy kosz zbrojeniowy wewnątrz koryta. Zastosuj dystanse (min. 2-3 cm), aby stal nigdzie nie dotykała drewna.
6. Zadbaj o twardy warunek nośności: zbrojenie musi zachodzić na mur z każdej strony na głębokość minimum 50 cm (chyba że projekt określa więcej). Zbyt krótkie zakotwienie gwarantuje pęknięcia ścian w narożnikach okien.
7. Zepnij górne krawędzie szalunku drewnianymi łatami poprzecznymi (co około 50 cm). Zapobiegnie to rozchyleniu się desek podczas wibrowania mieszanki.

Betonowanie nadproża monolitycznego i wibrowanie mieszanki

Samo wylanie betonu to nie koniec pracy. Najgorszym wrogiem konstrukcji żelbetowych są tzw. „raki” – puste przestrzenie i pęcherze powietrza, które powstają wokół gęstego zbrojenia. Aby ich uniknąć, beton należy układać warstwowo i aktywnie zagęszczać.

Proces betonowania krok po kroku

1. Wylewaj mieszankę betonową (zazwyczaj klasy C20/25) powoli, rozprowadzając ją równomiernie na całej długości otworu. Wypełniaj szalunek warstwami po ok. 15-20 cm.
2. Użyj wibratora pogrążalnego (buławy). Wprowadzaj go pionowo i szybko, a wyciągaj bardzo powoli (ok. 3 sekundy), co pozwala pęcherzykom powietrza uciec ku górze.
3. Patenty montażowe: Nigdy nie dotykaj buławą prętów zbrojeniowych ani ścianek szalunku. Wibracje przeniesione na szkielet mogą zniszczyć wiązania drutu, a uderzenia w deski poluzują stemple.
4. Gdy na powierzchni betonu pojawi się szkliste mleczko cementowe, a struktura przestanie osiadać, natychmiast przerwij wibrowanie w tym miejscu. Zbyt długa praca wibratora spowoduje opadnięcie grubego kruszywa na dno, co dramatycznie osłabi wytrzymałość.
5. Po zalaniu całości, zatrzyj wierzchnią warstwę na gładko pacą lub kawałkiem deski. Ułatwi to układanie kolejnej warstwy zaprawy i pustaków w kolejnych dniach.

Zabezpieczenie konstrukcji żelbetowej przed powstawaniem mostków termicznych

Żelbet to lodowata gąbka dla temperatury. Nadproże bez odpowiedniej izolacji zadziała jak autostrada dla mrozu, prowadząc do punktowego przemarzania, skraplania się wilgoci i w efekcie – czarnego grzyba wokół ramy okiennej. Trzeba temu zapobiec już w fazie szalowania.

Skuteczne metody izolacji termicznej:

• Cofnięcie nadproża (Najlepsza metoda): Jeśli ściana ma grubość 24 cm, szalunek i zbrojenie przygotuj tak, by beton zajął np. 19 cm od strony wewnętrznej. Pozostałe 5 cm od zewnątrz zostawiasz na wklejenie twardego polistyrenu ekstrudowanego (XPS).
• Montaż izolacji w szalunku: Płytę XPS docina się na wymiar i wkłada do szalunku jeszcze przed zbrojeniem. Aby styropian trwale złączył się z betonem i nie odpadł po rozebraniu desek, wbija się w niego specjalne plastikowe kotwy grzybkowe (dyble) przed wylaniem mieszanki.
• Dobór materiału: Zwykły, biały styropian fasadowy (EPS) pod ciężarem wibrowanego betonu ugniecie się i straci swoje właściwości. Zawsze kupuj niebieski, różowy lub zielony XPS (Styrodur), który jest odporny na zgniatanie i wodę zarobową.

Krytyczne błędy wykonawcze skutkujące pękaniem ścian nad oknami

Pęknięcia idące ukośnie od rogów okien w górę to znak firmowy pośpiechu i oszczędności na budowie. Pojawiają się zazwyczaj w pierwszym sezonie grzewczym, gdy budynek „pracuje”, obciążenia rosną, a błędy ułożenia zbrojenia mszczą się na warstwie tynku.

• Oparcie na zbyt małej powierzchni: Pozorna oszczędność na długości prętów mści się okrutnie. Jeśli nadproże wchodzi w mur tylko na 10-15 cm, nacisk na centymetr kwadratowy pustaka jest tak duży, że ceramika zaczyna pękać. Przestrzegaj minimum 50 cm zakładu.
• Brak przewiązania z wieńcem lub stropem: Jeśli nadproże znajduje się tuż pod wieńcem, nie powinno być zalanym „oddzielnie” bytem. Prawidłowa praktyka to wypuszczenie z niego pionowych prętów (tzw. starterów) i połączenie ich ze zbrojeniem wieńca.
• Przesunięcie kosza na samo dno szalunku: Brak plastikowych dystansów powoduje, że stal leży bezpośrednio na deskach. Po rozszalowaniu, zardzewiałe pręty wystają na wierzch. Taka stal szybko koroduje pod wpływem wilgoci z powietrza, pęcznieje i rozsadza tynk.
• Zbyt wczesne murowanie: Beton wiąże w 28 dni. Zdjęcie stempli po trzech dniach i wymurowanie na świeżym nadprożu szczytu dachu to wyrok na tę konstrukcję. Nadproże się ugnie, tworząc tzw. uśmiech, co uniemożliwi późniejszy, poprawny montaż ramy okiennej.

Podsumowanie prac zbrojarskich: checklista przed zamówieniem betonu

Zanim gruszka z betonem wjedzie na plac budowy, jako inwestor lub wykonawca musisz dokonać surowego odbioru. To, co zostanie zakryte szarym betonem, jest niemal niemożliwe do taniej naprawy.

Ostatni przegląd przed betonowaniem

• Inspekcja otuliny: Przejedź dłonią między szalunkiem a zbrojeniem. Jeśli nie możesz wsunąć palców, otulina jest zbyt mała. Dystanse muszą utrzymywać pręty w odległości minimum 2,5 – 3 cm od drewna z każdej strony.
• Test sztywności kosza: Szarpnij mocno za główny pręt zbrojeniowy. Kosz ma prawo lekko sprężynować, ale strzemiona nie mogą przesuwać się wzdłuż osi pręta. Jeśli tak jest, dołóż drutu wiązałkowego w luźnych węzłach.
• Czyszczenie formy: Przy użyciu kompresora lub odkurzacza przemysłowego usuń z dna szalunku trociny, pety, liście i kawałki styropianu. Organiczne śmieci w betonie to przyszłe gniazda wilgoci.
• Kontrola podparcia: Kopnij lekko w podwaliny stempli (deski podpierające na gruncie). Jeśli stempel się chwieje, wbij pod niego dodatkowe kliny. Osiadający w trakcie lania betonu szalunek zniszczy poziom nadproża.

FAQ: Techniczne odpowiedzi na trudne dylematy zbrojarskie

Czy można łączyć pręty zbrojeniowe na „zakład” przy pomocy drutu wiązałkowego?

Tak, sztukowanie prętów jest dozwolone, ale obowiązują tu rygorystyczne zasady inżynieryjskie. Długość takiego zakładu to minimum 40-krotność, a najbezpieczniej 50-krotność średnicy pręta. Oznacza to, że dla standardowego pręta o średnicy 12 mm, zakład musi wynosić co najmniej 60 centymetrów! Miejsce łączenia musi być bardzo ciasno owiązane drutem wiązałkowym w co najmniej trzech, czterech punktach (na końcach zakładu i w środku), aby pręty ściśle do siebie przylegały i pracowały jako jeden element nośny. Nigdy nie rób zakładów w środku rozpiętości nadproża – łączenia przenosi się bliżej podpór (ścian).

Co zrobić, jeśli w trakcie wibrowania betonu przesunie się kosz zbrojeniowy?

Przede wszystkim musisz działać szybko, zanim beton zacznie wiązać (tzw. czas urabialności to zazwyczaj około 1-2 godzin). Jeśli zapomniałeś o dystansach z tworzywa i kosz oparł się o deski szalunku, przerwij wibrowanie. Użyj czystego, gładkiego łomu lub solidnego pręta, wsuń go między deskę a zbrojenie i delikatnie odciągnij kosz na właściwe miejsce. Następnie w powstałą szczelinę wsuń od góry kawałek twardego betonu lub systemową gwiazdkę dystansową, która zablokuje stal. Zignorowanie tego problemu poskutkuje korozją wyeksponowanej stali w ciągu kilku miesięcy.

Czy muszę używać specjalistycznego drutu zbrojarskiego? Co ze zwykłym drutem?

Bezwzględnie należy używać miękkiego drutu wiązałkowego, wyżarzanego, o średnicy od 1,2 mm do 1,4 mm. Zwykły, sztywny drut ogrodzeniowy nie sprawdzi się z dwóch powodów: po pierwsze, nie da się go mocno docisnąć do prętów (będzie odstawał), a po drugie, podczas skręcania obcęgami po prostu pęknie. Najlepszym, „majsterkowym” i najszybszym rozwiązaniem jest zakup gotowych wiązałek z oczkami (tzw. kluczyków) oraz automatycznego kręćka. Wydatek rzędu kilkudziesięciu złotych przyspiesza wiązanie strzemion nawet trzykrotnie i gwarantuje odpowiedni, mocny naciąg węzła.

Jakie są najczęstsze błędy przy montażu samych strzemion?

Poza zbyt rzadkim ich ułożeniem przy podporach muru, najpoważniejszym błędem jest robienie tzw. „otwartych strzemion” w kształcie litery U bez zamknięcia od góry, co nie zapewnia odpowiedniej sztywności klatki na skręcanie. Drugi błąd to ignorowanie kąta gięcia zamków. Zamki (końcówki) strzemiona muszą być dogięte do środka przekroju kosza (kąt 135 stopni). Jeśli zostawisz je zagięte tylko pod kątem prostym (90 stopni), podczas obciążania elementu żelbetowego strzemię może się po prostu „rozpiąć”, co doprowadzi do katastrofalnego zniszczenia struktury belki na ścinanie.

Czy lekko rdzewiejące pręty zbrojeniowe przed zalaniem betonem to powód do zmartwień?

Nie należy wpadać w panikę na widok rdzawej stali. Lekki, powierzchniowy nalot korozyjny, który nie zmienia grubości pręta, jest zjawiskiem naturalnym, a wręcz pożądanym – chropowata powierzchnia poprawia przyczepność stali do betonu. Problem pojawia się dopiero, gdy stal leżała na placu budowy przez kilka sezonów i na jej powierzchni pojawiły się głębokie wżery, a rdza odpada grubymi płatami. Taka „łuszcząca się” korozja osłabia średnicę pręta. Przed użyciem, łuszczącą się rdzę należy bezwzględnie zeszlifować szczotką drucianą, ponieważ płaty rdzy uniemożliwią złączenie się cementu z czystym metalem.
