Zrób to sam – sprawdzony schemat, jak podłączyć włącznik światła z gniazdka bez ryzyka!

Podłączenie dodatkowego punktu oświetleniowego z istniejącego obwodu gniazdkowego pozwala na bezinwazyjną modernizację bez wykuwania bruzd w ścianach. Procedura opiera się na zmostkowaniu przewodu fazowego (L) w puszce oraz doprowadzeniu żył neutralnej (N) i ochronnej (PE) bezpośrednio do nowej oprawy świetlnej. Przed jakimikolwiek pracami należy bezwzględnie odciąć zasilanie na bezpiecznikach i zweryfikować stan napięcia dwubiegunowym próbnikiem. Ze względu na śmiertelne zagrożenie porażeniem, przy najmniejszych wątpliwościach co do układu kabli, prace te musi wykonać elektryk posiadający ważne uprawnienia SEP.

Niezbędne narzędzia i bezwzględne zasady BHP

Brak przygotowania to najszybsza droga do uszkodzenia instalacji lub groźnego porażenia. Praca ze starymi, niefachowymi śrubokrętami wyrabia łby wkrętów, a tanie taśmy izolacyjne odklejają się pod wpływem ciepła. Kompletowanie stanowiska zacznij od twardej selekcji sprzętu, aby nie działać po omacku i nie ryzykować zwarcia.

Checklista narzędziowa instalatora

Zamiast szukać w trakcie pracy przypadkowych kombinerek, przygotuj na blacie zestaw gwarantujący bezpieczeństwo i precyzję:

• Próbnik napięcia dwubiegunowy – jedyne wiarygodne urządzenie do weryfikacji braku prądu. Klasyczna neonówka bywa zawodna przy indukowanym napięciu.
• Śrubokręty izolowane (VDE) – płaski (3,5 mm) oraz krzyżakowy (PZ1/PZ2), certyfikowane do pracy pod napięciem 1000 V.
• Automatyczny ściągacz izolacji – zdejmuje oponę i izolację żył na zadaną długość (najlepiej 11 mm), chroniąc miedziany rdzeń przed groźnym nacięciem.
• Nożyce do kabli lub ostre kombinerki – do równego przycięcia zbyt długich przewodów w puszce.
• Złączki bezgwintowe Wago (np. seria 221) – zapomnij o starych kostkach śrubowych. Złączki dźwigniowe gwarantują pewny styk i oszczędzają miejsce.

Żelazne reguły montażowe

Błędy przy prądzie mszczą się natychmiastowo. Stosuj rygorystycznie poniższe zasady, aby uniknąć wypadku:

• Zablokuj rozdzielnicę – po opuszczeniu bezpiecznika (tzw. eski) zaklej go taśmą lub poinformuj domowników, aby nikt przypadkiem nie podniósł dźwigni w trakcie Twojej pracy.
• Testuj przed dotknięciem – zawsze weryfikuj brak napięcia na każdej żyle osobno, przykładając próbnik do odizolowanych końcówek.
• Pracuj w suchych warunkach – wilgotne dłonie drastycznie zmniejszają oporność naskórka, co zwiększa ryzyko śmiertelnego porażenia.

Identyfikacja żył i bezpieczny schemat połączeń

Działanie w ciemno przy elektryce często kończy się spalonym osprzętem albo fazą „wiszącą” na metalowej obudowie lampy. Przed rozpięciem złączek w gniazdku, konieczne jest dokładne zidentyfikowanie przeznaczenia każdego kabla. Błędne poprowadzenie potencjału to najpopularniejszy błąd początkujących majsterkowiczów.

Kolory izolacji a pomiary rzeczywiste

Zgodnie z aktualną normą PN-HD 60364, kable posiadają ustandaryzowane barwy. Nigdy jednak nie ufaj kolorom w 100%, ponieważ poprzedni instalator mógł popełnić błąd, dlatego każdy drut należy przemierzyć:

• Przewód fazowy (L) – zazwyczaj brązowy, czarny lub szary. To żyła „gorąca”, która niesie napięcie (230 V).
• Przewód neutralny (N) – bezwzględnie niebieski. Stanowi drogę powrotną dla prądu, na nim w sprawnym układzie nie ma napięcia względem ziemi.
• Przewód ochronny (PE) – żółto-zielony. Odpowiada za wyrównanie potencjałów i wyrzucenie różnicówki (RCD) w przypadku zwarcia do obudowy.

Dlaczego przerywamy wyłącznie fazę?

Fundamentem bezpiecznego oświetlenia jest puszczenie przez klawisz włącznika wyłącznie przewodu fazowego (L). Taki schemat wymusza fizyka działania domowej sieci zasilającej:

• Bezpieczna wymiana żarówki – rozłączenie fazy sprawia, że w gwincie oprawki nie ma napięcia przy zgaszonym świetle. Możesz wymieniać źródło światła bez obaw o porażenie.
• Brak migotania LED – puszczenie żyły neutralnej przez włącznik zostawia prąd na zasilaczu żarówki, co skutkuje jej upiornym żarzeniem się w nocy lub cyklicznymi błyskami.
• Przejrzystość puszki – żyły N i PE z gniazdka łączysz dedykowanymi złączkami od razu z przewodem lampy. Omijają one włącznik, redukując gąszcz kabli pod ramką.

Praktyczna instrukcja montażu – krok po kroku

Upchanie sztywnych drutów, włącznika i kilku złączek Wago w jednym otworze to karkołomne zadanie. Zastosuj pogłębianą puszkę podtynkową (minimum 80 mm głębokości lub model z tzw. kieszenią). Do połączenia nowego obwodu użyj płaskiego przewodu YDYp 3×1,5 mm². Uważaj podczas gięcia miedzi – mocne przełamanie rdzenia szczypcami powoduje jego pęknięcie po kilku miesiącach od wibracji ściany.

Od puszki do źródła światła

Zapewnij sobie doświetlenie latarką czołową, zweryfikuj brak prądu i postępuj dokładnie według poniższej sekwencji montażowej:

1. Użyj noża ze stopką, aby naciąć wzdłuż i zdjąć zewnętrzną izolację z przewodu YDYp na odcinku około 8-10 cm. Operuj ostrzem ostrożnie, aby nie naruszyć kolorowych powłok pojedynczych żył.
2. Zdejmij dokładnie 11 mm izolacji z każdej żyły za pomocą ściągacza automatycznego. Zbyt długi odcinek gołej miedzi wystający ze złączki to gwarantowane zwarcie.
3. Przewody zasilające gniazdko (L, N, PE) wepnij do trzech oddzielnych, potrójnych złączek Wago 221. To z nich będziesz pobierać zasilanie dalej.
4. Stwórz krótki mostek (ok. 8 cm drutu brązowego): wsuń go do wolnego portu w „fazowej” złączce Wago, a drugi koniec wepnij do zacisku zasilającego włącznika (zazwyczaj oznaczony jako L lub P).
5. Żyłę fazową (brązową) biegnącą już do samej lampy podepnij do zacisku wyjściowego we włączniku (często oznaczony strzałką lub cyfrą 1).
6. Żyły neutralną (niebieską) i ochronną (żółto-zieloną) z kabla lampy wepnij bezpośrednio w odpowiednie złączki Wago w puszce, ignorując sam mechanizm włącznika.
7. Zwiń połączone kable w harmonijkę na samym dnie puszki i powoli dociskaj osprzęt. Zablokuj mechanizm przykręcając go do puszki wkrętami montażowymi. Unikaj rozpychania pazurków, które lubią przecinać izolację ciasno upchanych kabli.

Pomiary końcowe przed pierwszym uruchomieniem

Pstryknięcie bezpiecznika po zmontowaniu wszystkiego w ścianie to ryzykowna loteria. Przyszpilenie przewodu pazurkiem rozporowym zdarza się nawet fachowcom. Przed podaniem zasilania musisz wykonać proste przedzwonienie instalacji, które uchroni rozdzielnicę przed uderzeniem prądowym przy ewentualnym zwarciu.

Testy miernikiem na sucho

Poniższa diagnostyka na wyłączonym zasilaniu pozwala wychwycić najpopularniejsze zwarcia montażowe bez generowania fajerwerków i wybijania zabezpieczeń na klatce schodowej:

1. Ustaw multimetr cyfrowy w pozycję brzęczyka (test ciągłości obwodu z symbolem diody).
2. Przy otwartym włączniku dotknij jedną sondą zacisku w oprawce (faza), a drugą odpowiedniego bolca zasilającego w puszce – miernik musi milczeć. Załącz włącznik – miernik powinien zapiszczeć, potwierdzając prawidłowe sterowanie fazą.
3. Zbadaj rezystancję między przewodem ochronnym (bolcem w gniazdku) a fazą w oprawce. Sygnał dźwiękowy zwiastuje poważne przetarcie izolacji kabli ściśniętych za włącznikiem.
4. Przykręć docelową ramkę osprzętu. Upewnij się, że nie opiera się o wystający gwint wkrętu montażowego.

Podanie napięcia i test obciążeniowy

Uruchomienie prądu to moment krytyczny. Zachowaj dystans do aparatury i weryfikuj stan instalacji krok po kroku:

1. Wkręć docelowe źródło światła w nową oprawkę świetlną.
2. Podejdź do rozdzielnicy elektrycznej. Załączając bezpiecznik, stój zawsze z boku skrzynki. W przypadku ostrego zwarcia iskry z uszkodzonego bezpiecznika wyrzucane są na wprost.
3. Skontroluj metalowe obudowy nowej lampy dwubiegunowym próbnikiem, aby wykluczyć niebezpieczne napięcie z powodu usterki na linii ochronnej.
4. Przełącz klawisz. Światło musi zapalić się natychmiast, bez iskrzenia w puszce. Jeśli po minucie z podtynkowej dziury nie dobiega żaden trzask ani zapach topionego igielitu, obwód jest bezpieczny.

Najczęstsze błędy podczas domowych modyfikacji

Samodzielne dokładanie punktów świetlnych obnaża braki w znajomości zasad elektrotechniki. Amatorzy powielają drastyczne w skutkach błędy z lenistwa lub oszczędności, a te ujawniają się dopiero po miesiącach intensywnego użytkowania. Najsłabszym ogniwem układu prawie zawsze okazuje się sam styk i niewłaściwy przekrój drutu.

Zagrożenia pożarowe z braku wiedzy

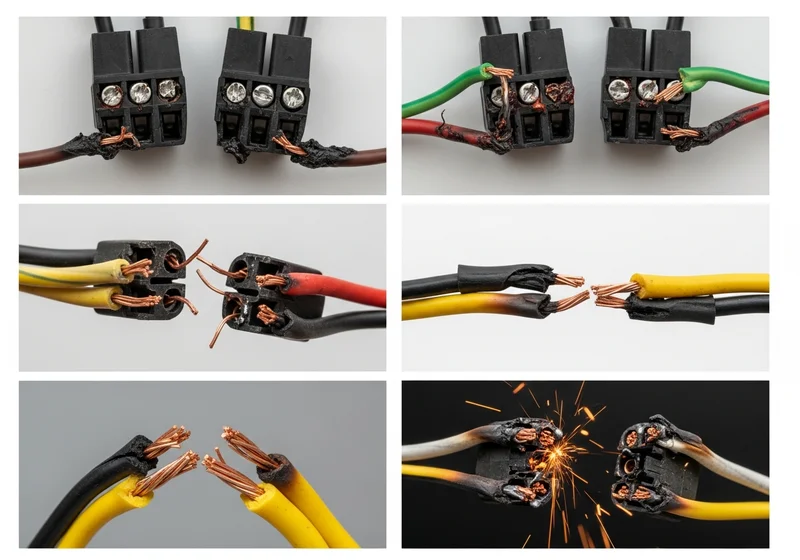

Zbagatelizowanie praw fizyki w ciasnej puszce elektrycznej skutkuje miejscowym stopieniem przewodów. Unikaj tych grzechów jak ognia:

• Mieszanie aluminium z miedzią na skrętkę – kontakt tych metali pod wpływem wilgoci z powietrza rodzi ogniwo galwaniczne. Przewody utleniają się, rośnie rezystancja, a złącze rozgrzewa się do czerwoności, topiąc plastik. Używaj dedykowanych złączek z pastą kontaktową.
• Zbyt gruby bezpiecznik do cienkiego drutu – gniazdka chronione są najczęściej prądem 16 A, a do światła dokładasz cienki drut 1,5 mm². Przy ostrym zwarciu w żyrandolu, cienki kabel zapali się, zanim masywny bezpiecznik w rozdzielnicy w ogóle zareaguje.
• Niedokręcenie styków w osprzęcie śrubowym – luźna śruba we włączniku wywołuje tzw. łuk elektryczny przy każdym kliknięciu. Powoduje to wypalenie styków i szybką awarię mechanizmu.
• Skrócenie kabli niemal na styk – ucinanie żył na krótko (poniżej 8 cm) uniemożliwia poprawne spięcie ich w złączkach, wymuszając niebezpieczne ciągnięcie i naprężanie wewnątrz puszki.

Często zadawane pytania (FAQ) – rozbudowa instalacji

Podłączanie oświetlenia do istniejących kontaktów rodzi spore problemy techniczne, gdy w grę wchodzi dopasowanie zabezpieczeń oraz poprawna praca współczesnych wyłączników RCD. Oto konkretne rozwiązania dla dwóch najczęstszych usterek, które potrafią zablokować domowy remont.

Czy mogę połączyć przewód oświetleniowy (1,5 mm²) do instalacji gniazdkowej o grubości drutu 2,5 mm²?
Technicznie złączki Wago 221 pozwalają na bezpieczne spięcie żył o różnych przekrojach, jednak problem leży w obciążalności i zabezpieczeniach. Obwody gniazd w domach chroni się wyłącznikiem nadprądowym B16 (16 Amperów). Przewód 1,5 mm² ma niższą wytrzymałość prądową – w określonych warunkach zabudowy zwarcie obciąży go tak mocno, że ulegnie stopieniu szybciej, niż wyskoczy zabezpieczenie 16 A. Skuteczne rozwiązanie: Zmiana bezpiecznika tego konkretnego obwodu w rozdzielnicy na słabszy – B10 (10 A). Niesie to jednak za sobą konsekwencję: maksymalne obciążenie całego tego obwodu spadnie do około 2300 W. Jeśli to gniazdo w kuchni, nie włączysz jednocześnie czajnika i mocnego blendera. Alternatywą jest poprowadzenie całego nowego przewodu do światła z użyciem grubszego drutu 3×2,5 mm², co jest bardzo trudne do zmieszczenia w oprawkach małych lamp.

Dlaczego po zapaleniu nowej żarówki natychmiast wyskakuje różnicówka (RCD)?
To klasyczny błąd „podebrania” zerówki. Wyłącznik różnicowoprądowy nieustannie porównuje prąd, który wypłynął z rozdzielnicy przewodem fazowym (L), z prądem wracającym przewodem neutralnym (N). Jeśli prądy te nie są identyczne, RCD traktuje to jako ucieczkę prądu (np. przez ciało człowieka) i odcina zasilanie. Błąd polega na tym, że fazę do nowego światła pobrałeś z modyfikowanego gniazdka, ale przewód neutralny dla tej lampy połączyłeś przypadkowo z żyłą N należącą do zupełnie innego obwodu w pobliskiej puszce rozgałęźnej, albo pomyliłeś go z przewodem żółto-zielonym (PE). Procedura naprawcza: Musisz bezwzględnie dopilnować, aby żyła L oraz żyła N wpięta w złączkę z nową lampą pochodziły fizycznie z dokładnie tego samego, jednego trójżyłowego kabla zasilającego, wchodzącego do przerabianej puszki gniazdkowej.
