Podłączenie żyrandola na 5 żarówek do instalacji z dwoma przewodami w suficie jest wykonalne i nie wymaga kucia ścian. Sytuacja ta wynika z różnicy między starą instalacją jednobiegunową a nowymi oprawami przystosowanymi do podziału na sekcje. Aby poprawnie rozwiązać problem, jak podłączyć żyrandol na 5 żarówek 2 kable z sufitu, należy odpowiednio zmostkować przewody wewnątrz lampy. Dzięki temu wszystkie punkty świetlne będą zapalać się jednocześnie jednym włącznikiem.
Ostrzeżenie BHP: Prace przy instalacji elektrycznej niosą ryzyko porażenia prądem. W przypadku jakichkolwiek wątpliwości co do stanu przewodów podczas demontażu, bezwzględnie wezwij elektryka z uprawnieniami SEP. Prace pod napięciem są kategorycznie zabronione.
Przygotowanie do montażu: Wymagane narzędzia i bezpieczne odcięcie napięcia
Zanim wejdziesz na drabinę, odetnij zasilanie. Kliknięcie włącznika na ścianie to za mało. W starych instalacjach przełącznik często odcina przewód neutralny, a faza nadal „kopie” w suficie. Zawsze wyłączaj odpowiedni bezpiecznik w domowej rozdzielnicy. Dobra organizacja narzędzi uchroni Cię przed bieganiem po domu w połowie roboty.
Niezbędnik majsterkowicza
- Próbnik napięcia (tzw. neonówka) – absolutna podstawa. Zawsze sprawdzaj brak napięcia przed dotknięciem gołych drutów.
- Wkrętaki izolowane VDE – chronią przed przypadkowym zwarciem na śrubach.
- Szybkozłączki typu WAGO 221 – wyrzuć stare kostki śrubowe. WAGO to pewny styk i wygoda, zwłaszcza gdy łączysz po 5 przewodów naraz. Warto dopłacić.
- Ściągacz izolacji – zapomnij o obieraniu kabli nożem do tapet. Natniesz miedź i przewód pęknie przy upychaniu w puszce.
- Wiertarka z udarem – do osadzenia solidnych kotew w betonie.
- Taśma izolacyjna – do awaryjnego zabezpieczenia ubytków w starych kablach.
Jak podłączyć żyrandol na 5 żarówek do 2 kabli z sufitu: Instrukcja krok po kroku
Nowoczesne żyrandole mają zazwyczaj wyprowadzone osobne przewody dla każdej oprawki. Zadanie polega na spięciu ich w dwa zgrabne pęki, aby cała lampa bezpiecznie ruszyła na dwóch żyłach. Wymaga to odpowiedniego zarobienia końcówek w samej czaszy żyrandola.
Przygotowanie przewodów wewnątrz oprawy
- Zdejmij równo 10 milimetrów izolacji z każdego z dziesięciu przewodów wychodzących z ramion lampy (5 fazowych i 5 neutralnych).
- Zbierz wszystkie pięć przewodów fazowych (brązowe lub czarne) i wepnij je do pięciootworowej złączki WAGO. Jeśli masz tylko mniejsze, połącz je kaskadowo krótkim mostkiem z drutu miedzianego.
- To samo zrób z pięcioma przewodami neutralnymi (niebieskimi). Wepnij je w osobną złączkę WAGO. Pilnuj, aby obwód fazy i zera nigdy się nie spotkał.
- Wykonaj test siłowy. Szarpnij delikatnie za każdą żyłę z osobna. Żadna nie ma prawa wysunąć się z zacisku. Luźny styk powoduje iskrzenie i topienie plastiku.

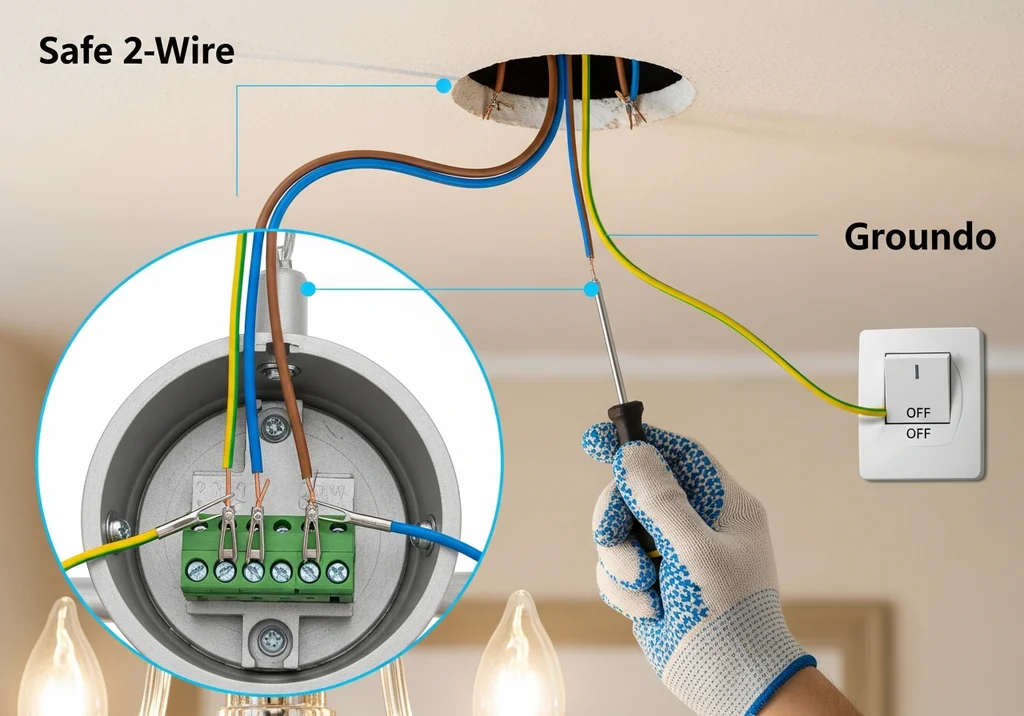

Montaż główny do instalacji sufitowej
W starym budownictwie z sufitu sterczą zazwyczaj dwie żyły o przekroju 1,5 mm kwadratowego. Spokojnie obsłużą one pięć nowoczesnych żarówek LED. Gdy instalacja wewnętrzna żyrandola jest już spięta w dwa węzły, wieszamy lampę.
- Włącz na chwilę główny bezpiecznik i przełącznik ścienny. Zlokalizuj próbnikiem przewód fazowy w suficie (neonówka zaświeci). Natychmiast ponownie wyłącz bezpiecznik główny.
- Użyj wolnych miejsc w złączkach (lub dodatkowych podwójnych złączek WAGO). Połącz przewód fazowy z sufitu z blokiem fazowym w żyrandolu. Analogicznie zepnij przewód neutralny z blokiem neutralnym.
- Ułóż kable w czaszy żyrandola tak, by nie prężyły. Nadmiar przewodu zwiń w luźną pętlę o średnicy około 5-6 centymetrów.
- Dosuń maskownicę do sufitu. Uważaj na krawędzie blachy – przycięcie izolacji przewodu przez metalowy uchwyt kończy się przebiciem na obudowę.
Mechaniczne zawieszenie ciężkiego żyrandola (stary tynk i płyta kartonowo-gipsowa)
Płyta kartonowo-gipsowa (GK) bez problemu powiesi na sobie ledowy plafon. Jednak ciężki, pięcioramienny żyrandol potrzebuje twardego oparcia. Obciążenie rzędu kilku kilogramów na zwykłym kołku typu „ślimak” skończy się pęknięciem płyty i upadkiem oprawy.
Bezpieczne kotwienie w stropie właściwym
Jeśli nad sufitem podwieszanym znajduje się pustka powietrzna, musisz dotrzeć wiertłem do prawdziwego betonu. Ciężar wieloramiennej lampy musi przenosić hak, a nie delikatny gips.
- Wydłużone kołki ramowe lub haki huśtawkowe – muszą przejść przez płytę, pustkę i wejść głęboko w solidny strop.
- Długie wiertło SDS (min. 200 mm) – wierć bez udaru podczas przechodzenia przez płytę GK, udar włącz dopiero w momencie oparcia wiertła o beton.
- Tuleja dystansowa (mój patent) – utnij kawałek rurki PCV na wymiar pustki między stropem a płytą, wsuń na wkręt. Przy mocnym dokręcaniu haka do sufitu nie zmiażdżysz karton-gipsu.
Wzmocnienia przy starym tynku
Stary tynk na trzcinie lub zmurszałym cemencie w kamienicach lubi odpadać płatami przy uruchomieniu udaru. Zawsze weryfikuj stan podłoża przed wierceniem grubym wiertłem.
- Opukaj miejsce montażu rączką wkrętaka. Głuchy dźwięk to znak, że tynk odspoił się od stropu.
- Skuj luźny materiał punktowo, aż do twardego, nośnego podłoża.
- W starej cegle, pustaku lub kruchym betonie zastosuj kotwę chemiczną i siatkową tuleję. To najpewniejsze rozwiązanie, które po związaniu trzyma jak skała.
- Otwór zaszpachluj twardą masą dopiero po pełnym wkręceniu pręta lub haka.
Najczęstsze błędy przy montażu lamp w starych instalacjach dwużyłowych
Praca w wielkiej płycie czy starych domach wiąże się z zastanymi błędami poprzedników. Błędy w połączeniach mszczą się uciążliwym migotaniem, awariami, a nierzadko pojawieniem się napięcia na metalowej rurce żyrandola.
- Pomylenie fazy z zerem – efekt to włącznik odcinający przewód neutralny. Lampa gaśnie, ale na stykach żarówek przez całą dobę wisi niebezpieczne napięcie 230V.
- Bezpośrednie skręcanie miedzi z aluminium – najgorszy z możliwych błędów. Metale te reagują ze sobą, utleniają się i grzeją. Powstaje korozja elektrochemiczna. Łącz je wyłącznie przez złączki WAGO z dedykowaną pastą stykową (np. Alu-Plus).
- Zbyt długie odizolowanie żył – wystająca goła miedź za plastikowym korpusem złączki to ryzyko zwarcia fazowego w ciasnej puszce. Trzymaj się miary 10 milimetrów.
- Ignorowanie braku uziemienia (PE) – w instalacji dwużyłowej nie uziemisz w pełni metalowej obudowy. Najbezpieczniej jest stosować oprawy w II klasie ochronności (z podwójną, fabryczną izolacją).
- Wiercenie na oślep w osi puszek – w starych blokach kable często układano na skróty. Nigdy nie ładuj wiertła obok wypustu bez wcześniejszego sprawdzenia trasy detektorem przewodów.
Podłączanie oświetlenia do 2 kabli – Pytania i odpowiedzi (FAQ)
Czy mogę połączyć wszystkie 5 żarówek pod jeden włącznik przy zaledwie dwóch przewodach?
Tak, to całkowicie standardowa operacja. Musisz połączyć wszystkie 5 faz lampy do jednego bloku (złączki), a wszystkie 5 neutralnych do drugiego. Oba przygotowane bloki podpinasz pod dwa kable z sufitu. Żyrandol zaświeci pełną mocą przy jednym kliknięciu.
Czy miedź w żyrandolu można zgnieść śrubką w kostce z aluminium wystającym ze ściany?
Absolutnie nie. To prosta droga do utlenienia styku, grzania się przewodu i pożaru. Kup szybkozłączki WAGO i wciśnij do nich pastę stykową. Pasta chemicznie blokuje reakcję degradującą aluminium i poprawia przewodność.
Dlaczego wyłączona lampa LED mruga lub żarzy się w ciemności?
W starych instalacjach to efekt rozłączania na ścianie przewodu neutralnego zamiast fazowego, ewentualnie zastosowania włącznika z neonówką. Zasilacz żarówki LED gromadzi minimalny ładunek i próbuje wystartować. Wezwij elektryka, by zamienił polaryzację przewodów w puszce włącznika.
Podsumowanie zasad bezpiecznego montażu
Ciasno upchane i źle ułożone kable zemszczą się przy finalnym dokręcaniu śrub maskownicy. Odbiór własnej pracy polega na wielokrotnym upewnieniu się, że żaden element prądowy nie opiera się o ostre krawędzie i nie jest wygięty pod nienaturalnym kątem.
Złota lista kontrolna po montażu
- Weryfikacja polaryzacji w oprawce: Przy wyłączonym na ścianie świetle sprawdź próbnikiem na gwincie żarówki, czy nie ma tam ukrytego napięcia.
- Schowane miedzi: Żadna goła żyła nie ma prawa wystawać milimetr poza plastikowy korpus szybkozłączki.
- Pasta na aluminium: Upewnij się jeszcze raz, że przejście ze współczesnej miedzi na stary aluminiowy drut zostało zalane pastą kontaktową.
- Test mechaniczny: Szarpnij stanowczo, ale z wyczuciem za uchwyt przed powieszeniem ciężkich kloszy ze szkła. Jeśli mocowanie pracuje w stropie – musisz zastosować grubszą kotwę.
Bezpieczeństwo domowników: Jeśli po wkręceniu żarówek i włączeniu prądu usłyszysz syczenie, trzaski na łączach lub poczujesz zapach topionego plastiku, natychmiast zrzuć bezpiecznik na tablicy. W takich sytuacjach zrezygnuj z własnych poprawek i zleć diagnozę fachowcowi wyposażonemu w miernik rezystancji izolacji.
