Jak podłączyć włącznik światła podwójny trzema przewodami? Bezpieczna instrukcja krok po kroku

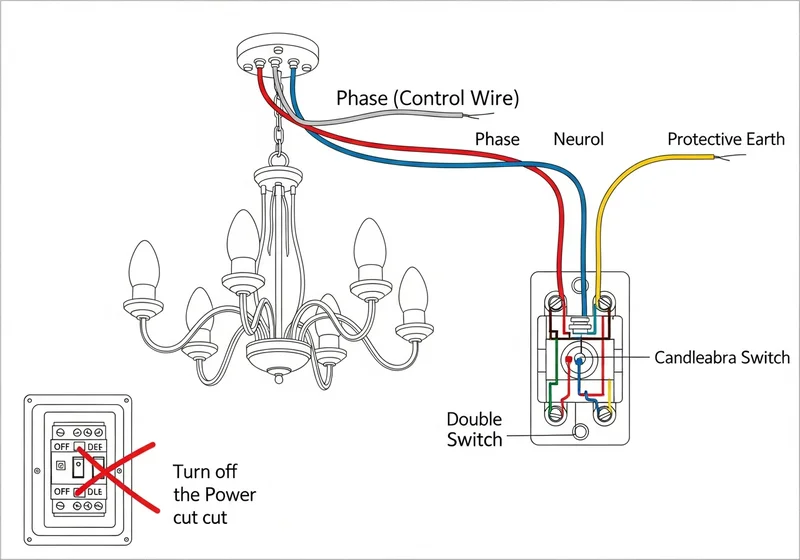

Podłączenie podwójnego włącznika przy użyciu trzech żył to standard w instalacjach, w których przewód neutralny omija puszkę montażową. Kluczem do sukcesu jest precyzyjna identyfikacja głównego przewodu zasilającego (fazy) oraz dwóch przewodów odpływowych, które kierują prąd do oddzielnych sekcji lampy. Fazę należy wpiąć do wspólnego zacisku wejściowego (często oznaczonego literą L, literą P lub strzałką skierowaną do wewnątrz). Dwa pozostałe kable trafiają do zacisków wyjściowych sterujących poszczególnymi klawiszami.

Prace elektroinstalacyjne wymagają bezwzględnego odłączenia napięcia sieciowego przed rozpoczęciem jakichkolwiek działań. W przypadku braku doświadczenia w pracach domowych lub po natrafieniu na nietypowy układ przewodów, zadanie należy powierzyć wykwalifikowanemu elektrykowi z uprawnieniami SEP.

Bezpieczeństwo przede wszystkim: Niezbędne narzędzia i odłączanie napięcia

Przed zdjęciem starej ramki włącznika musisz całkowicie odciąć zasilanie w remontowanym obwodzie. Samo kliknięcie klawisza na ścianie nic nie daje – rozłącza tylko obwód na samą żarówkę, ale pełne napięcie w puszce nadal występuje. Wyłączasz odpowiedni bezpiecznik nadprądowy w domowej rozdzielnicy i bezwzględnie weryfikujesz brak prądu fizycznym pomiarem na każdej żyle.

Narzędzia niezbędne do bezpiecznego montażu

Oto lista sprzętu, która ułatwi precyzyjny montaż i uchroni przed nieprzyjemnym w skutkach porażeniem. Odłóż na bok prowizoryczne rozwiązania i przygotuj narzędzia z atestowaną izolacją ochronną do 1000 V (oznaczenie VDE).

• Próbnik napięcia – klasyczna neonówka wystarczy do podstawowych testów, jednak zdecydowanie pewniejszy odczyt zapewni dwubiegunowy wskaźnik napięcia (np. marki Sonel).
• Ściągacz izolacji – automat (np. marki Jokari) to najbezpieczniejszy patent, aby równo usunąć 8-10 mm osłony bez ryzyka nacięcia miedzianego rdzenia.
• Wkrętak izolowany płaski – z grotem o szerokości 3,5 mm, idealnie dopasowany do śrubek zaciskowych, co zapobiega wyrobieniu główek przy mocnym dokręcaniu.
• Latarka czołowa – po odcięciu prądu w danym pomieszczeniu zrobi się ciemno, a głęboko w puszce musisz wyraźnie widzieć każdy detal.

Oznaczenia żył w puszce i bezpieczna lokalizacja przewodu fazowego

Kolory izolacji według oficjalnych norm to teoria, ale w starym budownictwie lub po poprawkach poprzednich ekip remontowych sytuacja bywa losowa. Przed wpięciem kabli w nowy osprzęt musisz w 100% zidentyfikować faktyczną funkcję każdej miedzianej żyły.

Standardowe kolory kabli a rzeczywistość w puszce

W standardowej, poprawnie wykonanej instalacji podział jest klarowny i ułatwia szybkie zlokalizowanie odpowiednich wejść:

• Faza zasilająca (L) – zazwyczaj w izolacji brązowej lub czarnej. Dostarcza stały prąd z rozdzielnicy i trafia we wspólny zacisk wejściowy włącznika.
• Przewody odpływowe (korespondencyjne) – przekazują napięcie dalej na żarówki. Często są czarne lub szare, choć w starszych blokach z wielkiej płyty instalatorzy używali na odpływ żył niebieskich.
• Neutralny (N) i Ochronny (PE) – przewody niebieski i żółto-zielony w systemie przelotowym są najczęściej połączone w głębi puszki za pomocą szybkozłączek bezgwintowych Wago 221 i w ogóle omijają mechanizm łącznika.

Jak bezpiecznie zlokalizować zasilanie?

Oto rygorystyczna procedura testowa, która gwarantuje prawidłowe zlokalizowanie żyły pod prądem bez niebezpiecznego strzelania w ciemno:

1. Odchyl bezpiecznie wszystkie trzy żyły na boki wewnątrz puszki. Ich odizolowane miedziane końce nie mogą dotykać siebie nawzajem, ani ścianek.
2. Załącz na krótki moment bezpiecznik obwodu oświetleniowego w domowej rozdzielnicy.
3. Przyłóż dokładnie próbnik napięcia do gołej miedzi każdego z trzech odsłoniętych kabli.
4. Żyła, przy której próbnik wyraźnie wskaże obecność napięcia rzędu 230 V, to bezsprzecznie Twój przewód zasilający.
5. Natychmiast wyłącz bezpiecznik główny, sprawdź brak prądu kontrolnie i oklej wykryte zasilanie czerwoną taśmą elektroizolacyjną, co wyeliminuje ryzyko pomyłki na etapie łączenia.

Procedura montażu mechanizmu i mocowanie ramki

Upchnięcie sztywnych, miedzianych drutów w puszce instalacyjnej o standardowej głębokości 60 mm wymaga cierpliwości i dokładności. Poprawne i płaskie ułożenie kabli na dnie zadecyduje o tym, czy nowy mechanizm nie będzie odstawał od płaszczyzny ściany.

Wpinanie kabli w zaciski

Podłączanie mechanizmu odbywa się na miedzianych przewodach o przekroju 1,5 mm². Prawidłowa głębokość osadzenia drutu to klucz do wyeliminowania usterek w przyszłości.

1. Odsłoń rdzeń każdej żyły na dokładnie 8-10 mm. Zbyt długa odizolowana końcówka to ryzyko powstania zwarcia, z kolei za krótka wypadnie z zacisku po kilku ruchach.
2. Wsuń oznaczoną wcześniej taśmą fazę zasilającą do zacisku wejściowego (szukaj litery L, litery P lub wyraźnej strzałki do wewnątrz) i mocno dociągnij wkrętakiem z izolacją.
3. Dwa pozostałe przewody odpływowe wsuń starannie do zacisków wyjściowych (często oznaczonych jako 1 i 2 lub strzałkami skierowanymi na zewnątrz z obudowy).
4. Wykonaj fizyczny test osadzenia. Pociągnij delikatnie każdą z żył z siłą około 15 N (lekkie, sprężyste szarpnięcie). Drut musi stawiać wyraźny opór, aby nie wysunął się i nie powodował iskrzenia.

Osadzenie włącznika w puszce

Unikaj wpychania całego osprzętu na siłę i dopychania kolanem. Sztywny, źle zagięty drut z czasem wypchnie włącznik, niszcząc zatrzaski ramki.

1. Doginaj kable wewnątrz przestrzeni montażowej na kształt harmonijki (lub litery „S”), pilnując promienia gięcia minimum 15 mm. Mają zapracować jak gładka sprężyna, a nie pęknąć.
2. Wsuń korpus włącznika w puszkę FI 60. Złap go wstępnie na dwa wkręty montażowe 3×16 mm w bocznych otworach.
3. Oprzyj na metalowym mostku włącznika małą poziomicę kieszonkową. Owalne otwory pozwolą Ci skorygować kąty o kilka milimetrów i idealnie wypionować element względem framugi drzwi.
4. Dociągnij wkręty śrubokrętem do oporu. Rozpychanie puszki starym systemem „na pazurki” stosuj tylko, gdy puszka nie ma prowadnic na wkręty, dbając o to, by ostre zęby nie przebiły izolacji zepchniętych kabli.
5. Nałóż zewnętrzną ramkę maskującą, a na końcu wciśnij oba plastikowe klawisze prosto na trzpienie, aż poczujesz charakterystyczne kliknięcie zapadek.

Rozwiązywanie problemów z oświetleniem i typowe usterki

Uruchamiasz prąd, klikasz klawisz, a wymarzonego efektu brak. Zdecydowana większość tego typu awarii po remoncie wynika z pośpiechu przy obsadzaniu miedzianego drutu w śrubowych zaciskach mechanizmu.

Najczęstsze błędy instalacyjne

Problemy z oświetleniem mają zazwyczaj banalną przyczynę. Przeanalizuj poniższe objawy, aby szybko zlokalizować własny błąd montażowy:

• Obie sekcje żyrandola zapalają się z jednego klawisza: To klasyczny czeski błąd. Przewód zasilający (faza) wylądował pomyłkowo w zacisku odpływowym (1 lub 2), a jeden z odpływów wylądował na głównym wejściu (L). Należy zamienić te kable miejscami.
• Żarzenie nowoczesnych źródeł LED przy wyłączonym świetle: Skutek bardzo niebezpiecznego błędu u podstaw struktury instalacji. Występuje, gdy włącznik odcina przewód neutralny (N) zamiast fazowego. Oznacza to, że faza (230 V) sprowadzona jest na stałe do oprawki w suficie, co grozi silnym porażeniem przy wymianie żarówki.
• Syczenie z puszki lub migotanie światła: Zdradza powstawanie groźnego łuku elektrycznego. Albo zbyt słabo dociągnąłeś śrubę zacisku przyłączowego, albo sztywny drut w szybkozłączce Wago nie zazębił się w pełni o blaszkę trzymającą.

Rozwiązywanie problemów – FAQ

Co zrobić, gdy po montażu działa tylko jedna z dwóch sekcji lampy?

Zanim zaczniesz rozkręcać nowo założony włącznik na ścianie, wyklucz najprostsze usterki sprzętowe. W pierwszej kolejności zamień żarówki w oprawach miejscami – bardzo często jedna z nich przepala się od wstrząsów lub skoków napięcia podczas testów. Jeśli weryfikacja potwierdzi, że obie żarówki są sprawne, odłącz zasilanie z rozdzielnicy i zdejmij delikatnie klawisze osprzętu. Załącz bezpiecznik i ostrożnie, używając próbnika napięcia, zbadaj miedziane śruby. Skontroluj, czy faza bez problemu pojawia się na obu zaciskach wyjściowych po naprzemiennym klikaniu. Jeżeli próbnik świeci na obu odpływach, mechanizm działa poprawnie. Oznacza to, że przewód został niefortunnie przerwany podczas gięcia w ścianie, albo poluzował się fizycznie w kostce przyłączeniowej ukrytej bezpośrednio pod rozetą żyrandola na suficie.

Jak sprawdzić stabilność połączeń w puszce bez ponownego wyciągania całego mechanizmu?

Kiepsko zaciśnięty przewód bardzo szybko zdradza swoje objawy pod obciążeniem żarówek. Jeśli masz obawy co do jakości swojej pracy, przeprowadź akustyczny test nasłuchu. Przy włączonych obu klawiszach i świecącym żyrandolu, zbliż ucho maksymalnie blisko do plastiku na ścianie. Delikatnie dociskaj i naginaj klawisze palcem (ale bez ich wyłączania). Jeśli w którymkolwiek momencie usłyszysz ciche syczenie, skwierczenie przypominające smażenie lub zauważysz najmniejsze migotanie światła na suficie, to nieomylny znak problemów. Miedziany rdzeń luźno „lata” w zacisku, tworząc minimalny łuk elektryczny. W takiej sytuacji musisz błyskawicznie zrzucić bezpiecznik główny, zdjąć całą ramkę i solidnie dociągnąć śrubokrętem wszystkie mocowania, ponieważ zignorowanie iskrzenia gwarantuje stopienie wewnętrznego plastiku i smród w mieszkaniu.

Klawisz włącznika nagle zaczął ciężko chodzić lub po naciśnięciu w ogóle nie odbija – co poszło nie tak?

Najczęściej to kwestia czysto mechanicznego ucisku, a nie fabrycznej wady sprzętu. Podczas siłowego dociągania bocznych wkrętów montażowych w puszce, cienka metalowa ramka nośna (mostek) uległa wygięciu pod wpływem bardzo nierównego tynku. Wystarczy poluzować śruby po bokach o ćwierć obrotu, co uwolni naprężenia. Drugą niezwykle częstą przyczyną jest zbyt agresywne wciśnięcie grubego pęku kabli do puszki. Zbite druty prężą bardzo mocno od tyłu w plastikowy korpus, blokując swobodny ruch wewnętrznej sprężynki mechanizmu. Rozwiązanie to wyciągnięcie osprzętu na zewnątrz i głębsze, bardziej płaskie ułożenie przewodów na dnie puszki.

Podsumowanie i zasady trwałej instalacji

Samodzielna praca przy elektrycznym osprzęcie ściennym przynosi sporo satysfakcji i zostawia konkretne pieniądze w kieszeni, pod warunkiem trzymania się żelaznych reguł budowlanych. Bezawaryjne i w pełni bezpieczne działanie punktów świetlnych przez lata zależy wyłącznie od dbałości o detale na etapie czyszczenia i gięcia miedzianych drutów.

• Faza musi trafić na zacisk wejściowy (L) – to najważniejsza zasada każdej instalacji. Tylko poprawnie podpięty wyłącznik faktycznie zdejmuje napięcie z żyrandola, zamiast stwarzać niebezpieczną iluzję bezpieczeństwa.
• Troska o czystą miedź – ściągając izolację twardą, rygorystycznie pilnuj, by nie naciąć metalowego drutu nożykiem. Nawet lekko wyszczerbiona na obwodzie miedź odłamie się przy pierwszym mocniejszym formowaniu kabla do puszki, wymuszając kucie ściany.
• Podwójna kontrola napięcia – nigdy nie pracuj rutynowo. Zawsze sprawdzaj miernikiem gołe kable, nawet jeśli dosłownie przed sekundą sam osobiście „zrzucałeś” odpowiedni „es” na korytarzu.

Kiedy wezwać licencjonowanego instalatora?

Jeśli po odkręceniu wysłużonego włącznika zobaczysz w głębi ściany stare, niezwykle kruche i szaro-matowe przewody aluminiowe, które dosłownie ułamują się w palcach podczas prób ich rozginania, absolutnie wstrzymaj dalsze działania. Bezpośrednia próba łączenia utlenionego aluminium z nową, twardą miedzią pod jedną śrubą bez użycia dedykowanej pasty stykowej i certyfikowanych złączek to podręcznikowy przepis na upalenie styku i pożar w mieszkaniu. W takich krytycznych sytuacjach, a także gdy z puszki wyłania się gąszcz kabli bez logicznego ładu, natychmiast zadzwoń po elektryka dysponującego ważnymi uprawnieniami SEP. Koszt jednorazowej, fachowej usługi to ułamek ceny gruntownego remontu roztopionej instalacji.
