Naprawa błędów w okablowaniu po wejściu tynkarzy kosztuje inwestora od 2 do nawet 10 tysięcy złotych. Aby tego uniknąć, musisz zaplanować trasy, dobrać przekroje i wymusić na elektryku dokumentację fotograficzną. Oto jak to zrobić krok po kroku. Żeby uniknąć nerwów i przepalania budżetu, podziel obwody z głową i wyprowadź kable na zewnątrz jeszcze w stanie surowym. Pamiętaj też o najważniejszym: ostateczne podłączenie rozdzielnicy oraz pomiary odbiorcze musi przeprowadzić wykwalifikowany elektryk z uprawnieniami SEP.
Rozmieszczenie gniazdek i punktów świetlnych: planowanie na placu budowy
Rzuty z biura projektowego rzadko oddają rzeczywistość, dlatego prawdziwe planowanie zasilania przeprowadza się fizycznie, stojąc w surowych murach z miarą w ręku. Pozwala to naocznie ocenić ergonomię przed wejściem tynkarzy. Pamiętaj jednak o żelaznej zasadzie: wszelkie samowolne zmiany tras kablowych czy podziału obwodów musisz finalnie nanieść na projekt powykonawczy. Bez tego kierownik budowy i zakład energetyczny nie odbiorą ci instalacji, a ty zostaniesz z problemem na papierze.
Oto mój patent na wyznaczanie punktów w praktyce:
- Inwentaryzacja i trasowanie mebli kuchennych: Złap za miarę zwijaną (minimum 5 m) i narysuj na surowej ścianie dokładny obrys przyszłej zabudowy. Standardowa wysokość blatu to 90 cm, więc gniazda robocze zaplanuj w równej linii na 110 cm (20 cm nad blatem). Gwarantuje to bezpieczną odległość od rozlanej na blacie wody i ułatwia wpinanie blendera czy ekspresu.
- Wyznaczenie poziomów w całym budynku: Odpal laser krzyżowy i wyznacz jedną spójną linię odniesienia (tzw. wagi). Dzięki temu każdy włącznik światła wypadnie idealnie na wysokości 90 cm od posadzki „na gotowo”. Gniazda ogólne w pokojach odmierz na 30 cm od docelowej podłogi.
- Trasowanie oświetlenia na sufitach i w łazienkach: Ustaw stabilną drabinę aluminiową (wysokość robocza min. 2,5 m) i fizycznie zaznacz środek pokoju pod główną lampę. W łazienkach bezwzględnie pilnuj stref ochronnych – punkty rysuj w odległości minimum 60 cm od zewnętrznej krawędzi wanny lub brodzika. W tych strefach musisz zastosować osprzęt o podwyższonej szczelności (minimum IP44) oraz zadbać o miejscowe połączenia wyrównawcze. Prąd i woda to nie przelewki.
Zakupowa checklista – sprzęt do trasowania:
- Laser krzyżowy płaszczyznowy ze statywem – absolutna podstawa do utrzymania równego poziomu wszystkich puszek w domu.
- Sztywna miara zwijana (szeroka taśma, np. Stanley FatMax) – nie łamie się w powietrzu przy samotnym odmierzaniu odległości od sufitu w dół.
- Miękki ołówek kamieniarski (typ 4B) i jaskrawa kreda traserska – doskonale widoczne narzędzia piszące na ciemnym betonie komórkowym i czerwonej ceramice poryzowanej.
Projektowanie obwodów i dobór przekrojów przewodów dla sprzętu AGD
Nowoczesna kuchnia potrafi zaciągnąć więcej prądu niż reszta parteru razem wzięta. Spięcie piekarnika i zmywarki na jednym kablu to pewność nieustannego wybijania korków. Należy zapamiętać żelazną zasadę montażową: każde urządzenie o poborze mocy powyżej 2 kW musi posiadać własny, dedykowany przewód prowadzony prosto od bezpieczników głównych.
Sprawdzone parametry przewodów zasilających:
Kable ukryte ciasno pod tynkiem nie mają jak oddawać ciepła. Zastosowanie odpowiedniego przekroju miedzianej żyły eliminuje ryzyko stopienia izolacji.
- Przewód podtynkowy YDYp 3×2,5 mm² – to bezwzględny standard dla gniazd jednofazowych (230 V) obsługujących sprzęty ciężkie, takie jak piekarnik, zmywarka czy pralka.
- Przewód siłowy YDYp 5×2,5 mm² – optymalna baza pod płytę indukcyjną (zasilanie trójfazowe 400 V).
- Solidne złączki torowe (np. Wago serii 221) – stosuj je zawsze w puszkach przyłączeniowych AGD zamiast ryzykownych, domorosłych skrętek owiniętych taśmą izolacyjną.
Zasady uzbrajania rozdzielnicy pod duże obciążenia:
- Osobne wyłączniki nadprądowe (tak zwane „S-ki”): Każdy dedykowany obwód 2,5 mm² dla dużego AGD należy zabezpieczyć w szafce własnym wyłącznikiem B16. To pilnuje, by miedź nie przyjęła prądu większego niż wynosi jej obciążalność długotrwała.
- Mądre rozdzielenie aparatów RCD: Sprzęty pracujące z wodą (zmywarka, pralka) powinny „wisieć” na osobnych wyłącznikach różnicowoprądowych. W ten sposób drobna awaria grzałki w pralce nie odetnie ci światła w salonie i zasilania lodówki.
Najbardziej kosztowne pomyłki inwestorów na etapie kładzenia okablowania
Pośpiech z zacieraniem bruzd i cięcie kosztów na długości kabla odbijają się ogromną czkawką już na etapie białego montażu. Usunięcie takich niedoróbek wymusza dewastację gotowych ścian i psuje cały harmonogram prac wykończeniowych. Należy krytycznym okiem ocenić jakość ułożenia obwodów, zanim zaprosi się tynkarzy na obiekt.
Checklista najgroźniejszych uchybień montażowych:
- Zbyt płytkie potraktowanie przygotowania pod Smart Home – sama puszka pogłębiana (60-80 mm) i przewód neutralny (N) to wiedza z 2018 roku. Planując inteligentny dom, musisz zamówić rozdzielnicę o minimum 30% większą, aby zostawić wolne miejsce na szynach DIN pod przyszłe moduły sterujące. Bez tego fizycznie nie zamkniesz drzwiczek od szafki, gdy dojdą przekaźniki.
- Brak planu na ukrywanie zasilaczy LED – oświetlenie liniowe to zmora współczesnych inwestorów. Jeśli nie zaplanujesz procedury, gdzie i jak chować transformatory (np. w specjalnych rewizjach, na strychu lub w głębokich puszkach), będziesz musiał szpecić wykończone sufity podwieszane kratkami wentylacyjnymi.
- Prowadzenie tras na skróty po przekątnej – skrajnie niszczy intuicyjność instalacji. Ryzyko przewiercenia przewodu i porażenia prądem przy wieszaniu zwykłego obrazka rośnie drastycznie. Kable idą zawsze idealnie pionowo lub poziomo.
- Oszczędzanie miedzi w puszkach montażowych – chowanie uciętego przy samej krawędzi kabla to koszmar instalatora. Należy zostawiać minimum 15 cm wolnego zapasu, by w przyszłości bez siłowania się upchnąć tam skomplikowany mechanizm gniazda.
- Brak osłon w miejscach dylatacji posadzek – prowadzenie całkowicie nagiego przewodu przez szczeliny w wylewce. Naturalnie pracujący beton błyskawicznie przetrze izolację kabla.
- Pomijanie dokumentacji fotograficznej – zaniechanie wykonania setek zdjęć ścian z przyłożoną miarą zwijaną sprawia, że przy próbie powieszenia szafki wiercisz absolutnie na oślep.
Zasady bezpiecznego wyznaczania tras i bruzdowania pod okablowanie
Układanie obwodów to rzemiosło bazujące na geometrycznej rygorystyczności. Przewód w ścianie musi biec przewidywalnie, co zagwarantuje bezstresowe wiercenie w ścianach po dekadzie od zakończenia budowy. Stosowanie ciężkiego, dedykowanego sprzętu odpyla to zadanie i chroni kruche pustaki ceramiczne przed popękaniem.
Techniczna procedura kucia i frezowania kanałów:
- Skanowanie podłoża przed pracą: Dokładnie przeskanuj mur używając detektora kabli i profili (np. Bosch GMS 120). Należy zyskać pewność, że w miejscu przyszłego cięcia nie ukrywa się stara rurka wodna ani drut pod napięciem.
- Wybór bezpiecznych stref instalacyjnych: Poziome wiązki należy puszczać wyłącznie 30 cm pod sufitem lub 30 cm nad gotową wylewką. Pionowe zjazdy do włączników i gniazd rysuj dokładnie 15 cm od zewnętrznych krawędzi ościeżnic i węgarków okiennych.

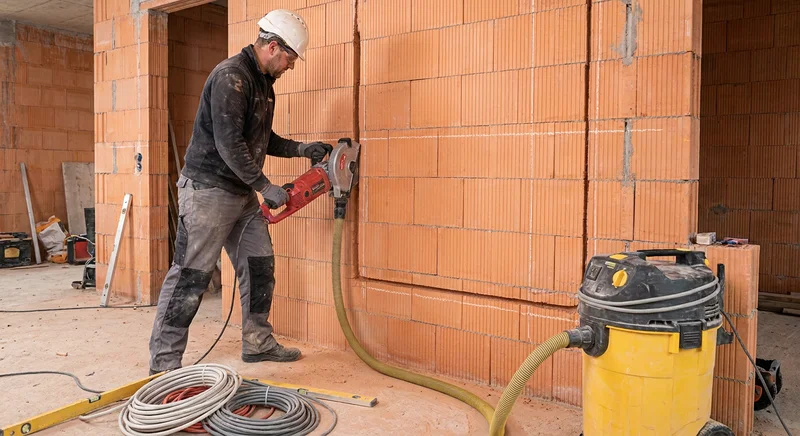

- Mechaniczne cięcie twardych materiałów: Posłuż się bruzdownicą dwutarczową w połączeniu z odkurzaczem przemysłowym (klasa filtracji M). Wycinaj idealnie równe szczeliny o maksymalnej głębokości około 20-25 mm, kategorycznie unikając naruszania betonowych elementów konstrukcyjnych i prętów zbrojeniowych.
- Oczyszczanie rdzenia bruzdy: Nacięty wstępnie materiał wybijaj delikatnie przy pomocy młotowiertarki uzbrojonej w szerokie dłuto płaskie. W kruchych bloczkach używaj mniejszej siły udaru.
Co zrobisz sam, a do czego wezwać fachowca z uprawnieniami SEP?
Samodzielne rzucanie miedzi na mury potężnie tnie budżet na samej robociźnie, ale cienka granica dzieli oszczędność od proszenia się o pożar. Prawo budowlane stanowi jasno, że finalne ożywienie systemu wymaga wiedzy udokumentowanej uprawnieniami kategorii E oraz D. Co najważniejsze dla ciebie jako inwestora: elektryk musi zostawić Protokół pomiarów ochronnych instalacji elektrycznej oraz dokonać wpisu do Dziennika Budowy. Bez tych konkretnych dokumentów polisa ubezpieczeniowa od pożaru jest bezwartościowa.
Złoty podział obowiązków na budowie:
- Praca fizyczna dla inwestora domowego: Rysowanie na ścianach, wycinanie kanałów bruzdownicą, wiercenie otworów pod głębokie puszki, gipsowanie na ostro i mozolne wciąganie kilometrów przewodu. Tutaj koszty topnieją w oczach.
- Odpowiedzialność zarezerwowana dla elektryka SEP: Skręcanie połączeń w puszkach rozgałęźnych, uzbrajanie aparatury modułowej w rozdzielnicy, stałe podpięcie drogiej płyty indukcyjnej i wykonanie kluczowych pomiarów rezystancji izolacji specjalistycznym miernikiem.
Tabela ukrytych kosztów radosnej twórczości amatorów:
| Zakres etapów montażowych | Działanie na własną rękę (materiały i sprzęt) | Zlecenie profesjonalnemu wykonawcy (robocizna) | Koszty błędów bez fachowego nadzoru |
|---|---|---|---|
| Frezowanie bruzd i mocowanie przewodów | 15–25 zł/mb (kabel, worki gipsu, opłata za najem bruzdownicy) | 40–75 zł/mb | 500–1500 zł wypalone na szukanie uszkodzenia kamerą termowizyjną i rozkuwanie świeżego tynku. |
| Gipsowanie puszek i obsadzanie gniazd | 5–12 zł/szt. (pojedyncza puszka, zaprawa, najzwyklejszy mechanizm) | 15–35 zł/szt. | 300–800 zł utopione w wymianę stopionych styków przez luźno poskręcane kable. |
| Składanie rozdzielnicy i pomiary do odbioru | Zdecydowanie odradzane (ogromne ryzyko prawne) | 900–2600 zł (cena waha się od liczby użytych różnicówek i wyłączników nadprądowych) | Zerwanie warunków gwarancji dużego AGD i gigantyczne straty majątkowe w przypadku nieuznanego odszkodowania po pożarze. |
Najczęstsze dylematy montażowe podczas układania przewodów
W ogniu fizycznej pracy na ruszcie i z gipsem w wiadrze powstają techniczne wątpliwości, których producenci nie tłumaczą w prosty sposób w swoich katalogach. Zlekceważenie pozornie błahych detali prowadzi do przyspieszonej degradacji izolacji żył i poważnych awarii prądowych po latach użytkowania lokalu.
Czy kable oświetleniowe i zasilające gniazdka mogą biec wspólnie w jednej bruździe?
Z czysto technicznego punktu widzenia oraz norm technicznych dopuszczalne jest poprowadzenie cienkiego przewodu oświetleniowego obok grubego przewodu gniazdowego, pod warunkiem że oba posiadają izolację testowaną na napięcie 450/750 V. Standardowy, płaski przewód YDYp idealnie spełnia te wytyczne.
Z mojego doświadczenia wynika jednak poważny haczyk: pakowanie w ciasny pęk wielu kabli obok siebie to prosta droga do problemów z odprowadzaniem temperatury. Gdy uruchomisz jednocześnie grzejnik elektryczny i farelkę, ułożone w stertę żyły zaczną się grzać i zamkną temperaturę w zaprawie.
Mój patent ratujący sprzęt jest prosty. Jeśli długa trasa ścienna wymaga puszczenia ponad trzech grubych kabli zasilających, rozkuj bruzdę zauważalnie szerzej. Ułóż przewody tak, by zachować między nimi od 1 do 2 cm szczeliny wentylacyjnej. Ułatwi to dodatkowo tynkarzom zaciągnięcie gipsu bez tworzenia szpetnych bąbli na elewacji wewnętrznej.
Czy potężną zmywarkę i piekarnik elektryczny mogę wpiąć w to samo gniazdo podwójne?
To najszybsza i najgłupsza droga do upalenia styków w module i regularnego, irytującego wyrzucania głównego bezpiecznika w trakcie gotowania. Zmywarka grzejąca wodę ciągnie z sieci nawet 2400 W, podczas gdy pracujący w pobliżu piekarnik dokłada do tego swoje kolejne 2500 W obciążenia.
Suma mocy z obu sprzętów wynosi nagle blisko 5000 W na jednym biednym styku. Standardowy, pojedynczy wyłącznik B16 zamontowany na kablu 3×2,5 mm² bezpiecznie pociągnie obciążenie na poziomie maksymalnie 3680 W. Kiedy go przekroczysz, bimetal w szafce natychmiast się wygnie i odetnie ci zasilanie w całej kuchni.
Rozwiązanie tego dylematu nie podlega jakimkolwiek dyskusjom czy kompromisom finansowym. Tak prądożerne urządzenia AGD muszą być fizycznie odseparowane. Zmuszają do doprowadzenia dwóch niezależnych linii zasilających 3×2,5 mm² startujących prosto ze skrzynki, a każda z nich musi kończyć się własnym, hermetycznym gniazdem schowanym za meblami.
Czy wpychanie kabli w karbowane peszle pod tynkiem jest absolutnie konieczne?
Na równych, litych ścianach wzniesionych z betonu komórkowego lub klasycznego porothermu wciskanie grubych rur peszlowych mija się z celem. Płaski przewód pokryty mocnym polwinylem został zaprojektowany właśnie po to, żeby przypiąć go dedykowanymi blaszkami do twardego muru i sprawnie zakryć grubą zaprawą.
Wyrzynanie potężnych rowów pod peszle na każdym centymetrze domu zdemolowałoby ci tylko konstrukcję nośną. Niemniej, istnieją trzy krytyczne strefy, w których peszel jest bezwzględnym nakazem bezpieczeństwa. Pierwsza to twarde przejścia przez wylewki podłogowe, gdzie beton napręża się przy zmianach temperatury i potrafi rozerwać nagą powłokę.
Druga strefa to zabudowa sucha (lekkie ściany z profili i płyt g-k), w której poszarpane stalowe krawędzie profili natychmiast tną wciągany na siłę kabel. Trzecim miejscem wymuszającym użycie peszla są fundamenty, gdzie wyrzuca się obwody na zewnątrz (np. pod oświetlenie tarasu) celem ochrony izolacji przed zgniataniem pod naporem zasypanej ziemi i ostrych kamieni.
Gotowość pod tynki – ostateczna weryfikacja obwodów przed wejściem ekipy
To jest kluczowa chwila, która decyduje o braku siwych włosów na etapie wnoszenia mebli. Gruby, mokry tynk cementowo-wapienny zamuruje i przykryje absolutnie wszystko. Zostawienie uszkodzonego drutu lub zapomnienie o dodatkowym gniazdku oznacza brudne wiercenie w pachnących farbą, idealnie wygładzonych wnętrzach.
Wykonaj z ołówkiem tę checklistę przed rozrobieniem zaprawy:
- Stwórz niepodważalną „mapę” ukrytych obwodów: Wykonaj w każdym pokoju skrupulatne zdjęcia. Przyklej mocno na każdym ujęciu rozwiniętą miarę zwijaną (punktem zerowym musi być goła wylewka lub krawędź ściany). Ten detal ratuje wykończenie, gdy postanowisz wwiercić kołki rozporowe pod uchwyt telewizora.
- Mechanicznie uodpornij puszki osprzętowe: Latająca w powietrzu i ściekająca rzadka zaprawa znajdzie każdą dziurę. Do momentu wyschnięcia tynków, koniecznie zatkaj otworowanie w murze nakładając pokrywy sygnalizacyjne (tzw. czerwone dekielki z wąsami), które nie pozwolą zalać wnętrza betonem.
- Skontroluj ciągłość obwodu „na krótko”: Proste, ale bezlitosne pikanie najtańszego multimetru upewni cię, że wielokrotne szarpanie przewodu przez rogi pomieszczeń nie złamało ukrytego w gładkim plastiku drutu miedzianego.
- Wyzeruj odstawanie na bruzdach: Użyj twardej aluminiowej łaty tynkarskiej. Przejedź po murze w miejscu szp
