Sprawdzony i czytelny schemat, jak podłączyć włącznik światła z gniazdka bez wzywania elektryka

Podłączenie dodatkowego punktu oświetleniowego z istniejącego gniazda to skuteczny sposób na rozbudowę domowej instalacji bez konieczności kucia całego pokoju. Kluczem do sukcesu jest tu sprawdzony i czytelny schemat, jak podłączyć włącznik światła z gniazdka bez wzywania elektryka, opierający się na bezpiecznym zmostkowaniu przewodu fazowego (L) wewnątrz puszki i poprowadzeniu żyły neutralnej (N) oraz ochronnej (PE) bezpośrednio do nowej oprawy. Tego typu modyfikacje wymagają rygorystycznego przestrzegania zasad BHP, całkowitego odłączenia napięcia w domowej rozdzielnicy i zastosowania atestowanych szybkozłączek. Prawidłowo wykonany obwód, zbudowany z zachowaniem odpowiednich przekrojów przewodów miedzianych, posłuży bezawaryjnie przez kilkadziesiąt lat.

Narzędzia i materiały niezbędne do wykonania nowego obwodu oświetleniowego

Największym błędem podczas domowych przeróbek jest łatanie instalacji resztkami przypadkowych kabli i skręcanie drutów „na krótko”, co po kilku miesiącach kończy się wypalonymi stykami. Aby nowy obwód był bezawaryjny i w pełni bezpieczny, musisz bazować na sprawdzonych komponentach. Oto moja lista zakupowa, która zagwarantuje Ci trwałość instalacji i brak problemów przy montażu:

• Przewód instalacyjny YDYp 3×1,5 mm² 450/750V (np. NKT Cables) – płaski kabel dedykowany do układania pod tynkiem. Przekrój 1,5 mm² to absolutny standard i budowlane minimum dla obwodów oświetleniowych, zapewniający pełne bezpieczeństwo przy standardowym obciążeniu.
• Szybkozłączki Wago serii 221 (np. model 221-413) – niezawodne złączki z dźwignią, które gwarantują potężny docisk i eliminują ryzyko poluzowania się drutów. Zapomnij o owijaniu miedzi starą taśmą izolacyjną.
• Głęboka puszka podtynkowa (np. Simet Bluebox SE2x60) – puszka o głębokości 80 mm (tzw. kieszeniowa) to podstawa. Da Ci miejsce na ułożenie zapasu sztywnych kabli i złączek bez ryzyka uszkodzenia ich izolacji podczas wciskania gniazdka na siłę.
• Dwubiegunowy wskaźnik napięcia (np. Sonel P-4) – profesjonalny tester. Tanie śrubokręty z neonówką potrafią oszukać i pokazać tzw. napięcie indukowane, co wprowadza niebezpieczny chaos podczas pracy.
• Automatyczny ściągacz izolacji (np. Jokari Super 4 Plus) – zdejmuje zewnętrzną powłokę bez nacinania miedzianego rdzenia. Nacięty nożem drut łamie się przy pierwszej próbie ułożenia go w puszce.
• Wkrętaki izolowane PH2 oraz płaskie (np. Wiha z certyfikatem VDE do 1000V) – narzędzia niezbędne do mocnego i pewnego dokręcenia zacisków w osprzęcie ściennym.

Zasady BHP i bezpieczna identyfikacja przewodu fazowego w gniazdku

Prąd z gniazdka sieciowego nie wybacza najmniejszych błędów, dlatego jeśli nie czujesz się na siłach, bezwzględnie wezwij fachowca posiadającego aktualne uprawnienia SEP. Jeśli jednak decydujesz się na samodzielną modyfikację, zacznij od absolutnego odcięcia prądu i upewnienia się, że nie pracujesz na żywym organizmie. Pomyłka w identyfikacji żył i puszczenie fazy na obudowę lampy to najkrótsza droga do pożaru lub porażenia. Oto moja procedura weryfikacji prądu w puszce krok po kroku:

1. Wyłącz bezpiecznik nadprądowy (najczęściej wyłącznik B16 obsługujący gniazdka w danym pokoju) w rozdzielnicy, a dla pewności zrzuć również główny rozłącznik izolacyjny.
2. Przyłóż końcówki dwubiegunowego testera napięcia do styków gniazdka, weryfikując brak napięcia między żyłą fazową a neutralną oraz fazową a bolcem ochronnym.
3. Odkręć wkrętakiem izolowanym PH2 śrubkę centralną gniazdka, wysuń mechanizm z puszki na kilka centymetrów i ponownie zbadaj testerem gołe śruby zaciskowe.
4. Zlokalizuj przewód fazowy L (z reguły brązowy, czarny lub szary) i oznacz go wyraźnie czerwoną taśmą izolacyjną. Od tego momentu wiesz, gdzie po włączeniu prądu pojawi się napięcie 230 V.
5. Zidentyfikuj żyłę neutralną N (niebieską) oraz ochronną PE (żółto-zieloną). W starych blokach z instalacją dwuprzewodową (układ TN-C) zamiast przewodu PE znajdziesz tylko przewód zerowy (PEN) – w takiej sytuacji przeróbkę obwodu skonsultuj z licencjonowanym elektrykiem.

Prawidłowy podział żył w puszce i bezpieczne rozgałęzienie obwodu

Głównym zadaniem instalacyjnym jest takie rozdzielenie zasilania, aby gniazdko nadal działało niezależnie, a nowy włącznik i lampa zyskały właściwy obieg prądu. Błędem jest robienie chaotycznej „pajęczyny” z drutów. Wykorzystujemy sprawdzone materiały i łączymy wszystko tak, by po zmontowaniu osprzętu w puszce panował idealny porządek.

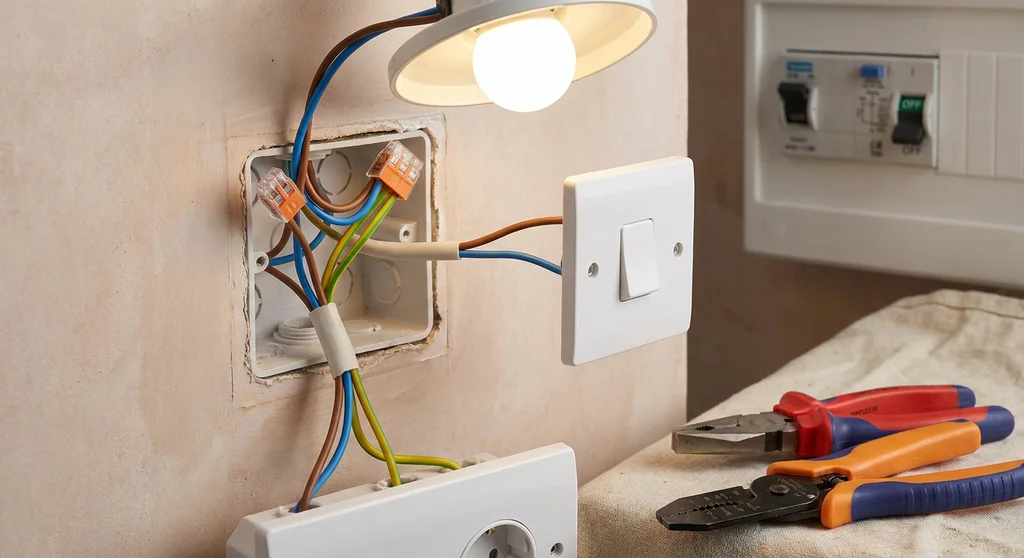

Rozdzielenie zasilania za pomocą szybkozłączek

Wewnątrz głębokiej puszki gniazda tworzymy solidny punkt rozgałęźny. Używamy do tego trójstykowych szybkozłączek Wago 221, które pozwalają na beznarzędziowe i pancerne połączenie drutów.

• Przewód fazowy (L – brązowy): Rozpinamy go za pomocą złączki na dwa tory. Jeden wraca z powrotem do zacisku w gniazdku, a drugi prowadzi napięcie prosto do wejścia w nowym włączniku światła.
• Przewód neutralny (N – niebieski): Mostkujemy go w puszce złączką Wago i wyprowadzamy prosto do sufitu (do lampy). Ten przewód całkowicie omija włącznik na ścianie.
• Przewód ochronny (PE – żółto-zielony): Podobnie jak żyłę neutralną, łączymy go w puszce i prowadzimy bez przerywania aż do samej oprawy oświetleniowej, podpinając go do jej metalowej obudowy.

Zasada przerywanej fazy do punktu świetlnego

Złota i najważniejsza zasada elektroinstalatora: włącznik na ścianie musi przecinać wyłącznie przewód fazowy (L). Do mechanizmu włącznika wchodzi prąd z gniazdka (tzw. faza stała), a z jego drugiego zacisku wychodzi tzw. faza załączana (często oznaczana na czarno), biegnąca w górę do żarówki. Przewody neutralny i ochronny idą do lampy osobną drogą. Dzięki temu, gdy pstrykniesz klawisz na „wyłącz”, na gwincie w oprawce sufitowej nie ma ani wolta niebezpiecznego napięcia.

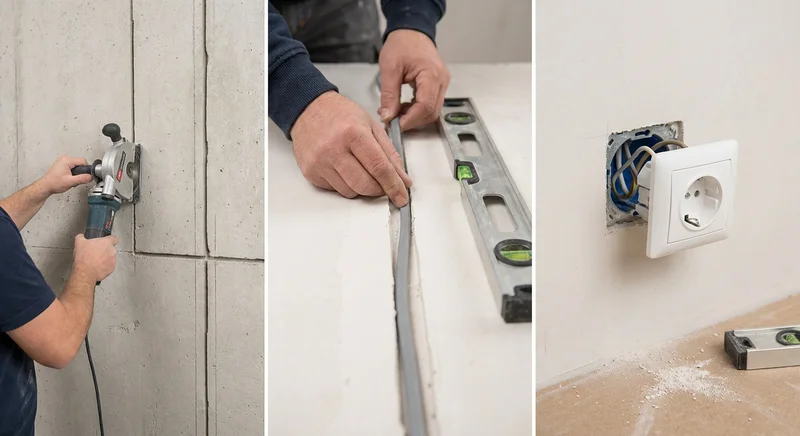

Instrukcja montażu: Frezowanie bruzd, prowadzenie kabli i podłączenie osprzętu

Wykonanie nowych tras kablowych wymaga trzymania się pionów i poziomów narzuconych przez normy budowlane. Kable poprowadzone „na skróty” przez środek ściany to gwarancja, że za kilka lat ktoś przewierci je podczas wieszania półki na książki. Trasę wyznaczamy starannie, upewniając się, że kabel w bruździe nie będzie naprężony ani zgięty pod nienaturalnym kątem.

1. Wyrysuj ołówkiem stolarskim i poziomicą o długości 60 cm pionową trasę od gniazdka do nowego włącznika, a stamtąd pod sufit. Prowadź linie minimum 15-20 cm od krawędzi okien i drzwi.
2. Wytnij bruzdy w tynku przy użyciu bruzdownicy dwutarczowej 125 mm podpiętej do odkurzacza przemysłowego. Ustaw parametry cięcia na 20 mm głębokości i 15 mm szerokości. Jeśli masz ścianę z miękkiego suporeksu, wystarczy ręczny rylec.
3. Wykuj urobek dłutem płaskim zamontowanym w młotowiertarce. W miejscu planowanego pstryczka wywierć otwór otwornicą diamentową o średnicy 65 mm (na głębokość około 80 mm pod puszkę kieszeniową).
4. Wprowadź przewód YDYp 3×1,5 mm² w bruzdę. Mój patent montażowy: przymocuj go do ściany za pomocą uchwytów wbijanych USMP-3 co kilkadziesiąt centymetrów, a następnie zablokuj szybkowiążącym gipsem budowlanym (łapie w 10 minut).
5. Zdejmij powłokę zewnętrzną przewodu na odcinku 8 cm za pomocą ściągacza Jokari, a końcówki pojedynczych żył odizoluj na długość dokładnie 12 mm. Doprowadź fazę (L) do włącznika, a przewody N i PE poprowadź prosto pod docelową lampę.
6. Osadź mechanizmy w puszkach za pomocą wkrętaka PH2. Łapki rozporowe dokręcaj z wyczuciem – zbyt mocny docisk połamie plastikową ramkę i zdeformuje działanie klawisza.

Krytyczne pomyłki przy przerabianiu instalacji elektrycznej bez fachowca

Amatorskie prace przy domowej elektryce bez odpowiedniej wiedzy technicznej najczęściej owocują błędami, które mszczą się po latach. Nieprzestrzeganie procedur montażowych skutkuje usterkami ukrytymi pod grubą warstwą gładzi szpachlowej, gdzie każde zwarcie stwarza ogromne zagrożenie dla życia.

• Prowadzenie przewodów po przekątnej – skracanie drogi na ukos drastycznie zwiększa ryzyko przewiercenia przewodu wiertarką. Kable układamy wyłącznie w liniach pionowych i poziomych.
• Przerywanie przewodu neutralnego (N) zamiast fazy (L) na włączniku – to dramatyczny błąd! Powoduje on, że oprawka lampy, mimo wyłączonego światła w pokoju, jest stale pod napięciem 230 V. Przy próbie wymiany żarówki grozi to śmiertelnym porażeniem.
• Skręcanie miedzi z aluminium – w starszym budownictwie łączenie tych dwóch metali bez odpowiedniej izolacji galwanicznej powoduje błyskawiczne utlenianie, iskrzenie i w końcu pożar w puszce. Należy stosować złączki Wago wypełnione pastą Alu-Plus.
• Wciskanie osprzętu w zbyt płytką puszkę – upychanie sztywnych drutów na siłę niszczy ich zewnętrzną izolację o ostre krawędzie mechanizmu, co prędzej czy później doprowadzi do twardego zwarcia i wyskakiwania bezpieczników.

Pomiary końcowe, uruchomienie obwodu i rozwiązywanie problemów

Przed podniesieniem bezpiecznika w rozdzielnicy musisz zyskać stuprocentową pewność, że w zmontowanych puszkach nie doszło do zwarcia. Pominięcie testów pomiarowych to czyste ryzyko wysadzenia zabezpieczeń lub spalenia domowego sprzętu. Poniżej rozpisuję najczęstsze usterki i metody ich diagnozy przy użyciu podstawowego sprzętu mierniczego.

Jak prawidłowo sprawdzić poprawność połączeń przed włączeniem zasilania?

Nigdy nie ufaj samej wzrokowej ocenie zaizolowanych kabli. Ustaw multimetr cyfrowy na funkcję testu ciągłości obwodu (charakterystyczny symbol diody/brzęczyk). Przyłóż sondy miernika do styków fazowego (L) oraz neutralnego (N) w puszce. Jeśli miernik milczy i pokazuje brak przejścia, obwód jest bezpieczny. Jeśli usłyszysz głośne pisknięcie sprzętu, natychmiast przerwij prace! Oznacza to bezpośredni styk gołej miedzi – najczęściej faza dotyka zera przez zgniecenie przewodów pazurkami od gniazdka. Zbadaj dokładnie w ten sam sposób brak przejścia między przewodami L oraz PE.

Co zrobić, gdy po włączeniu światło świeci non-stop, a włącznik w ogóle nie reaguje?

To klasyczny błąd montażowy polegający na podaniu na żarówkę „fazy stałej”. Najprawdopodobniej pomyliłeś zaciski w mechanizmie łącznika ściennego lub w całości go pominąłeś. Wyłącz bezpieczniki i wyjmij osprzęt. Sprawdź, czy żyła zasilająca biegnąca od gniazdka (z prądem) wchodzi na zacisk wejściowy oznaczony literą „L” lub czerwoną strzałką. Z kolei kabel biegnący w górę, bezpośrednio do oświetlenia, musi wychodzić ze styku wyjściowego (oznaczonego często strzałką na zewnątrz, cyfrą 1 lub 2). Upewnij się też, że do włącznika nie wpiąłeś przez pomyłkę żyły niebieskiej (N).

Dlaczego nowoczesna żarówka LED mruga lub delikatnie świeci po wyłączeniu?

Ten irytujący i powszechny efekt wynika z zastosowania włączników ściennych z małym podświetleniem (neonówką, ułatwiającą znalezienie pstryczka w nocy). Przez układ podświetlenia stale przepływa tzw. prąd upływu, który powoli ładuje kondensatory w zasilaczach tanich żarówek LED. Gdy napięcie urośnie, dioda błyska i cykl ładownia zaczyna się od nowa. Mój patent na rozwiązanie tego problemu to wpięcie równolegle do kostki przy suficie małego kondensatora gasikowego (eliminatora rozbłysków LED). Najszybszą alternatywą jest wymiana samego klawisza na model bez wewnętrznej diody.

Ostateczna weryfikacja bezpieczeństwa przed włączeniem zasilania

Zanim podejdziesz do tablicy bezpiecznikowej i wznowisz przepływ prądu, chłodnym okiem zrób finalny audyt wykonanej pracy. Pośpiech to najgorszy doradca elektryka. Poniższa krótka lista kontrolna uchroni Cię przed przykrymi niespodziankami podczas pierwszego uruchomienia.

• Dokręć ponownie wszystkie śruby zaciskowe w gniazdku oraz wyłączniku za pomocą wkrętaka PH2. Luźny styk miedzi to główna przyczyna nagrzewania się i topienia plastiku.
• Sprawdź, czy złączki Wago 221 są zablokowane dźwigienką do końca, a odizolowany drut nie wystaje poza ich przezroczystą obudowę.
• Skontroluj ułożenie kabli na dnie puszki. Zagniecenia pod kątem 90 stopni mogą przerwać wewnętrzny rdzeń.
• Oczyść wnętrze plastików z pyłu ceglanego i gipsu używając pędzla lub odkurzacza. Budowlany pył chłonie wilgoć, co zmniejsza rezystancję izolacji.
• Zamontuj wszystkie ramki i klawisze zanim załączysz prąd. Włączając bezpiecznik, w pokoju nie ma prawa znajdować się żaden odsłonięty fragment metalu, w którym zaraz pojawi się 230 V.
