Prawidłowy montaż prowadnic kulkowych bezpośrednio determinuje nośność i bezawaryjną pracę szuflad w każdym meblu. Kluczowym parametrem technicznym dla tego typu okuć jest zachowanie bezwzględnego dystansu bocznego o wartości dokładnie 12,7 mm z każdej strony skrzyni oraz wyznaczenie absolutnie równoległych osi montażowych. Poniższy materiał stanowi kompleksową specyfikację instalacji, zapobiegającą najczęstszym błędom konstrukcyjnym, takim jak zacinanie się wózków jezdnych, klinowanie frontów czy wyrywanie wkrętów z podatnej płyty wiórowej.
W skrócie: Trwałość mechanizmu kulkowego zależy od precyzyjnego wyliczenia formatki (zostawienie szczelin montażowych 2 x 12,7 mm) oraz osiowego montażu prowadnic przy użyciu poziomicy i nawiertaka samocentrującego.
Niezbędne narzędzia i przygotowanie korpusu szafki pod nowe mechanizmy
Praca z płytą wiórową nie wybacza błędów wiercenia, a krzywo osadzona szyna natychmiast zablokuje mechanizm. Zanim chwycisz za wkrętarkę, musisz zweryfikować geometrię mebla i skompletować osprzęt. Brak odpowiednich narzędzi to najczęstsza przyczyna uszkodzonych gwintów i zarysowanych frontów.
Niezbędnik majstra – lista narzędzi
Kompletny zestaw, który uchroni delikatną okleinę przed odpryskami i zagwarantuje sztywne połączenia:
- Wkrętarka akumulatorowa z precyzyjną regulacją momentu obrotowego (sprzęgło zapobiegnie „przekręceniu” wkrętu w miękkiej płycie).
- Nawiertak samocentrujący do zawiasów i okuć – absolutna konieczność, jeśli chcesz trafić idealnie w środek otworów fasolkowych. Ewentualnie wiertło do drewna 2 mm.
- Poziomica (max 40 cm) – standardowa, długa poziomica budowlana nie zmieści się w korpusie szafki.
- Wkręty do drewna 3,5×16 mm z łbem stożkowym – łeb musi całkowicie schować się w profilu. Wystający łeb natychmiast zniszczy koszyk z kulkami.
- Kątownik stolarski oraz ostry ołówek do trasowania linii bazowych.
Przygotowanie korpusu szafki
Szuflada pod pełnym obciążeniem (np. z talerzami) błyskawicznie obnaży wszelkie ubytki w mocowaniach korpusu:
- Oczyszczenie bieżni: Odkurz wnętrze szafki z trocin i opiłków. Nawet jedno ziarno piasku potrafi zatrzeć smar w nowych łożyskach.
- Weryfikacja starych gniazd: Jeśli wymieniasz okucia, stare otwory po wkrętach należy zaślepić. Rozbita płyta wiórowa nie utrzyma nowego wkrętu. Użyj drewnianych kołków wklejanych na klej polioctanowinylowy (np. Wikol).
- Sprawdzenie kątów: Zmierz taśmą mierniczą przekątne korpusu szafki. Muszą być identyczne. Jeśli szafka przypomina równoległobok, żadna prowadnica nie zadziała płynnie.
Matematyka szufladowa: wyznaczanie luzu montażowego i tolerancje wymiarowe
Nawet najdroższe systemy z cichym domykiem zaczną zgrzytać i wypadać z torów, jeśli pomylisz się przy docinaniu formatek. Prowadnice kulkowe wymagają bardzo konkretnej przestrzeni roboczej. Tutaj ułamki milimetra decydują o tym, czy mebel przetrwa dekadę, czy trafi do poprawki przy pierwszym mocniejszym szarpnięciu.
Obliczanie szerokości skrzyni szuflady
Standard przemysłowy dla prowadnic kulkowych to rygorystyczny luz montażowy wynoszący 12,7 mm (pół cala) na stronę. Tyle przestrzeni musisz zostawić między bokiem szuflady a ścianką szafki. Wzór na bezbłędne cięcie jest prosty:
- Zmierz wymiar wewnętrzny szafki (szerokość światła) w trzech miejscach: przy froncie, na środku i na tylnej ściance.
- Jako punkt odniesienia przyjmij najmniejszy z uzyskanych wymiarów (płyta meblowa potrafi być lekko wybrzuszona).
- Od tego wymiaru odejmij dokładnie 25,4 mm (12,7 mm luzu z lewej + 12,7 mm luzu z prawej). Wynik to idealna zewnętrzna szerokość Twojej szuflady.
Tolerancje montażowe – co wybaczy mechanizm?
Tanie szyny z marketu budowlanego są niezwykle wrażliwe na naprężenia poprzeczne. Zbyt mały luz miażdży kulki łożysk, a zbyt duży prowadzi do wyrwania wkrętów z płyty pod wpływem ciężaru własnego szuflady.
| Szerokość szczeliny (na stronę) | Skutek dla mechanizmu | Działanie naprawcze (Patent majstra) |
|---|---|---|
| Poniżej 12,3 mm (zbyt ciasno) | Klinowanie wózka, głośne tarcie, opór przy domykaniu. | Zfrezowanie zewnętrznej krawędzi boku szuflady o 1-2 mm. |
| Dokładnie 12,5 – 12,9 mm | Idealna praca, równomierne obciążenie wkrętów. | Brak. Montaż wykonany perfekcyjnie. |
| Powyżej 13,2 mm (zbyt luźno) | Wypadanie szuflady z szyn, brak reakcji dociągu. | Podłożenie pasków twardego forniru pod metalowe szyny w korpusie. |
Instrukcja montażu prowadnic kulkowych krok po kroku
Proces montażowy wymaga skupienia i kolejności, której nie wolno zaburzać. Instalację dzielimy na mocowanie szerokich szyn do wnętrza szafki oraz przykręcenie wąskich elementów bezpośrednio do boków szuflady. Uważaj na czarne, plastikowe blokady – to najbardziej kruchy element całego systemu, który łatwo ułamać przy siłowym demontażu.
- Rozpięcie prowadnicy: Wysuń całkowicie mechanizm. Wewnątrz znajdziesz małą, plastikową dźwignię. Naciśnij ją (zazwyczaj w dół lub w górę, zależnie od strony) i płynnym ruchem wyciągnij najwęższy profil jezdny. Grubą część przykręcisz do szafki, wąską do szuflady.

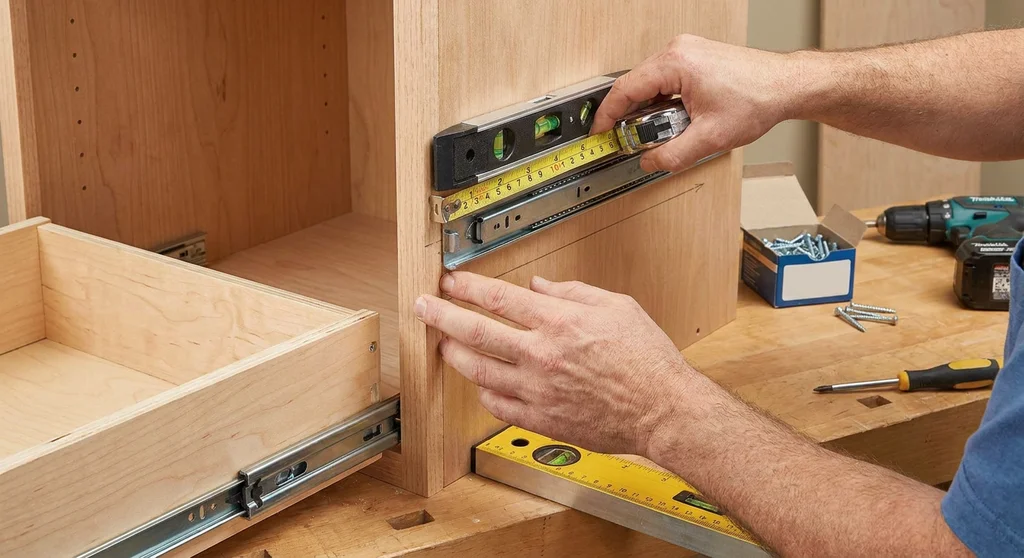

- Trasowanie linii bazowej w korpusie: Na wewnętrznej ściance szafki odrysuj poziomą linię przy pomocy poziomicy i kątownika. Umieść ją dokładnie w połowie planowanej wysokości szuflady. Utrzymanie idealnego poziomu na osi przód-tył to warunek konieczny, aby szuflada nie wyjeżdżała sama.
- Pozycjonowanie i nawiercanie: Przyłóż grubą szynę do linii tak, aby kreska była widoczna przez środkowe otwory montażowe. Cofnij czoło prowadnicy o 2 mm od krawędzi korpusu (dzięki temu front szuflady idealnie zlicuje się z szafką). Użyj nawiertaka samocentrującego, robiąc otwory tylko w poziomych gniazdach podłużnych (fasolkach).
- Wstępne mocowanie: Ustaw wkrętarkę na niski moment (sprzęgło na 3-4) i wkręć wkręty 3,5×16 mm w wywiercone fasolki. Nie dociągaj ich na siłę! Zostaw minimalny luz, który pozwoli na późniejszą korektę wysokości.
- Instalacja wąskiego profilu na skrzyni: Wyznacz dokładnie taką samą oś (w połowie wysokości) na bokach drewnianej szuflady. Przyłóż wąską szynę, zlicuj jej krawędź z frontem skrzyni i przykręć ją od razu na sztywno, wykorzystując do tego okrągłe otwory blokujące.
- Sprzęgnięcie systemu: Wsuń równo szufladę z dokręconymi szynami w prowadnice korpusowe. Przepchnij ją zdecydowanym, ale nie siłowym ruchem, aż usłyszysz podwójne kliknięcie plastikowych blokad. Po teście płynności wysuń szufladę i ostatecznie zablokuj szyny w korpusie dodatkowymi wkrętami w okrągłych gniazdach.
Ostateczna regulacja geometrii i najczęstsze błędy początkujących

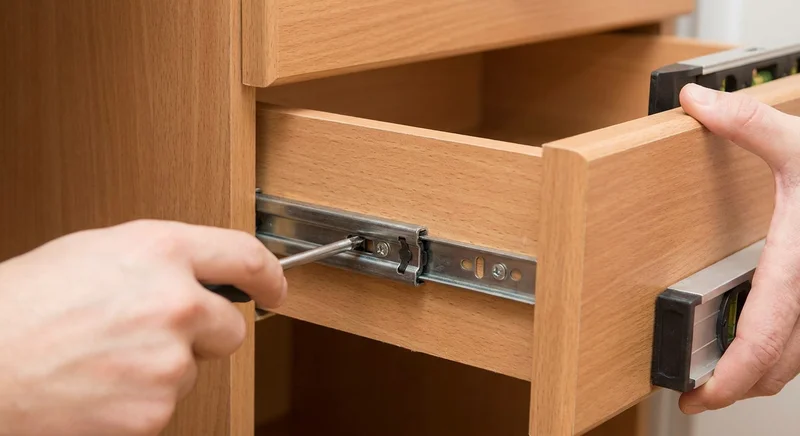

Płyta meblowa „pracuje”, a kilkukilogramowa skrzynia szuflady wywołuje naprężenia, które potrafią zmienić geometrię o cenne ułamki milimetrów. Jeśli szuflada ociera o korpus lub domyka się nierównomiernie, nie szarp jej na siłę. Wykorzystaj fabryczny system regulacji ukryty w podłużnych gniazdach montażowych prowadnicy.
Najczęstsze błędy – czego unikać podczas prac?
- Stosowanie wkrętów z łbem walcowym lub podkładkowym – jedynym akceptowalnym rodzajem jest łeb stożkowy. Każdy inny wystaje ponad profil metalowy, blokując wewnętrzny wózek i niszcząc łożyska kulkowe przy pierwszym wsunięciu.
- Brak zachowania osi przód-tył – opadnięcie tylnej części szyny w korpusie o zaledwie 2-3 milimetry sprawi, że szuflada nie będzie trzymać się w zamknięciu i zacznie samoistnie się wysuwać.
- Siłowe wpychanie szuflady na skos – jeśli wózki na szufladzie i w szafce nie wejdą w siebie idealnie równolegle, zablokujesz mechanizm i powyginasz mosiężne koszyki trzymające kulki.
- Przekręcenie gwintów w płycie – zbyt duża siła we wkrętarce obróci wkręt w miękkiej płycie wiórowej, zamieniając otwór w pył. Taki wkręt nie trzyma już żadnego obciążenia.
Diagnostyka i szybka kalibracja
| Objaw usterki po zmontowaniu | Prawdopodobna przyczyna fizyczna | Procedura serwisowa |
|---|---|---|
| Szczelina między frontem a korpusem ucieka w pionie. | Jedna z prowadnic na korpusie jest przykręcona minimalnie wyżej od drugiej. | Poluzuj wkręty w otworach poziomych, skoryguj wysokość na fasolkach i zablokuj otworem okrągłym. |
| Mechanizm ciężko pracuje pod sam koniec zamykania. | Tylna część korpusu szafki jest węższa niż przednia (efekt trapezu). | Zmierz szerokość szafki z tyłu. Zastosuj cienką przekładkę dystansową pod szynę. |
FAQ: Rozwiązywanie problemów z zacinającym się torem i wyrwanymi gwintami
Awarie prowadnic to zazwyczaj efekt długotrwałego przeciążenia mebla lub zaniedbań eksploatacyjnych. Codzienne rzucanie ciężkich naczyń czy narzędzi do szuflad poddaje wkręty i stalowe szyny ekstremalnym obciążeniom. Poniżej znajdują się kompleksowe rozwiązania problemów, z którymi najczęściej zgłaszają się użytkownicy podczas domowych remontów.
Dlaczego szuflada zacina się i stawia ogromny opór, a jak to trwale naprawić?
Zacinanie to niemal zawsze objaw zgubienia geometrii (zgnieciony wózek) lub degradacji środka smarnego. Problem nie zniknie sam, a ignorowanie oporu doprowadzi do zerwania mocowań. Aby przywrócić pierwotną płynność, musisz przeprowadzić pełen serwis mechanizmu. Po pierwsze, całkowicie zdemontuj szufladę i dokładnie obejrzyj tory – jeśli zauważysz na nich czarną, lepką maź, oznacza to, że smar wymieszał się z domowym kurzem, tworząc blokującą pastę. Należy ją wymyć za pomocą zmywacza silikonowego lub benzyny ekstrakcyjnej. Jeśli natomiast łożyska są czyste, problem tkwi w rozstawie. Skontroluj taśmą mierniczą szerokość wnętrza szafki na całej głębokości. Płyty meblowe z czasem ulegają „wybrzuszeniu”. Jeśli na końcu szafka jest węższa o choćby 2 mm, łożyska zostają zgniecione na etapie domykania. Jedyną skuteczną metodą jest wtedy wykręcenie tylnej części prowadnicy i zeszlifowanie zewnętrznej krawędzi boku szuflady pilnikiem, aby odzyskać fabryczny dystans 12,7 mm z każdej strony. Nigdy nie szarp prowadnicy siłą, by „wyrobić” tor – skończy się to rozsypaniem kulek na podłogę.
Jak profesjonalnie i trwale naprawić wyrwane wkręty montażowe w płycie wiórowej?
Wyrwany gwint w płycie wiórowej (lub MDF) to klasyka gatunku, najczęściej spowodowana przeciążeniem szuflady. Całkowitym błędem, potęgującym zniszczenia, jest próba wkręcenia dłuższego lub grubszego wkrętu w rozbite gniazdo – płyta jest wewnątrz porowata i natychmiast się pokruszy, a wkręt i tak wypadnie. Profesjonalna naprawa stolarska wymaga odbudowy struktury drewna w otworze. Najskuteczniejszą i najtrwalszą metodą jest tzw. „kołkowanie”. Rozwierć uszkodzony otwór wiertłem do drewna o średnicy 8 mm (uważając, by nie przewiercić boku szafki na wylot!). Następnie weź standardowy, drewniany kołek ryflowany (8 mm), posmaruj go obficie klejem do drewna (np. Wikol) i delikatnie wbij młotkiem w przygotowany otwór. Gdy klej całkowicie zwiąże (zazwyczaj po 12-24 godzinach), odetnij ostrym dłutem lub japońską piłą wystający nadmiar kołka, równając go z powierzchnią płyty. Otrzymasz w ten sposób wstawkę z litego drewna, w której możesz bez obaw nawiercić nowy otwór pilotujący wiertłem 2 mm i osadzić w nim standardowy wkręt 3,5×16 mm. W przypadku braku czasu na schnięcie kleju doskonale sprawdzają się też dwuskładnikowe masy epoksydowe do drewna – po wyciśnięciu do ubytku schną w 15 minut, a po utwardzeniu można w nich swobodnie wiercić i wkręcać obciążone okucia.
Czy prowadnice kulkowe można smarować olejem kuchennym lub sprayem WD-40?
Absolutnie nie. To jeden z najbardziej destrukcyjnych mitów w domowym majsterkowaniu. Zarówno oleje silikonowe w płynie, oliwki techniczne, jak i popularne preparaty penetrujące (typu WD-40) są tzw. „smarami mokrymi”. Mają potężną tendencję do przyciągania drobinek brudu, mąki (w kuchni), włosów czy sierści zwierząt. Użycie mokrego smaru na precyzyjnych prowadnicach kulkowych sprawi, że w ciągu kilku tygodni mechanizm obklei się twardą warstwą zanieczyszczeń, która zamieni się w papier ścierny dla małych łożysk, całkowicie je blokując. Dodatkowo środki penetrujące wypłukują gęsty, fabryczny smar litowy z bieżni. Jeśli prowadnica zaczęła wydawać metaliczne dźwięki po czyszczeniu, do jej poprawnego nasmarowania należy używać wyłącznie smarów suchych na bazie PTFE (teflonu). Suchy smar teflonowy nanosi się punktowo w formie sprayu – po odparowaniu nośnika pozostawia on na stali gładką, antystatyczną powłokę redukującą tarcie, do której nie przykleja się najmniejszy kurz. Zapewnia to wielomiesięczną, cichą pracę systemu bez ryzyka powstania lepkiej mazi wewnątrz torów.
Szybka weryfikacja poprawności instalacji i nośności
Zanim pozwolisz domownikom zapełnić nową szufladę zastawą stołową lub ciężkimi narzędziami, przeprowadź rygorystyczny test jakości wykonania. Poprawnie osadzony mechanizm radzi sobie z imponującym ciężarem (zgodnie z normą PN-EN 15338), jednak każdy milimetr odchyłki w pionie czy poziomie drastycznie obniży jego żywotność.
Ostateczna kontrola jakości – checklista odbiorcza majstra
Ta szybka procedura weryfikacyjna wyłapie usterki montażowe, zanim doprowadzą do zniszczenia mebla:
- Test oporu startowego: Szuflada bez obciążenia musi dawać się przesunąć dosłownie jednym palcem na całej długości. Wszelkie odczuwalne szarpnięcia to sygnał zgubionej geometrii korpusu.
- Weryfikacja równoległości szczelin: Obejrzyj z góry dystans między szufladą a korpusem szafki. Prześwit z prawej i lewej strony musi być stały (od frontu do tyłu) i wynosić rygorystyczne 12,7 mm. Zbieżność szczelin w kształt klina to natychmiastowe wskazanie do poprawki.
- Kontrola sztywności pionowej: Wysuń pustą szufladę w 90% i delikatnie, ale stanowczo, naciśnij dłonią od góry na sam front. Mechanizm nie ma prawa „przeskakiwać”, a wkręty w płycie z tyłu szafki nie mogą się unosić.
- Test dociągu i spowalniacza: Przy szufladach z systemem „cichy domyk”, pchnij front z umiarkowaną siłą. Mechanizm powinien przejąć energię kinetyczną na około 3-5 centymetrach przed korpusem i bezgłośnie zamknąć skrzynię, nie powodując uderzenia o konstrukcję szafki.
