Prawidłowy dobór systemu odwodnienia wymaga precyzyjnego obliczenia Efektywnej Powierzchni Dachu (EPD). Ten parametr określa faktyczną ilość wody odprowadzanej z połaci podczas ulewnych opadów. Wartość wyliczona na podstawie geometrii dachu bezpośrednio wskazuje, jak zmierzyć rozmiar rynny i dopasować średnicę rur spustowych. Błąd na tym etapie to gwarancja zniszczonej elewacji i podmytych fundamentów.
W skrócie: Rozmiar rynny dobiera się na podstawie Efektywnej Powierzchni Dachu ze wzoru: (szerokość rzutu poziomego + 1/2 wysokości dachu) długość dachu. Wynik w m² pozwala dopasować konkretną średnicę rynny (najczęściej 100, 125 lub 150 mm), korzystając z tabeli wydajności wybranego producenta.
Jak prawidłowo zmierzyć stare rynny przed planowaną wymianą?
Wymiana orurowania dachowego to świetna okazja do weryfikacji, czy stary system wyrabiał się podczas ulew. Pomiar z natury daje twardy punkt odniesienia i chroni przed kosztownym błędem niedopasowania nowych złączek do starych haków krokwiowych, jeśli zamierzasz je zostawić. Zanim wejdziesz na drabinę, przygotuj bezpieczne podparcie i odpowiedni sprzęt.
Niezbędne narzędzia do pomiarów na wysokości:
- Stalowa taśma miernicza (minimum 5 metrów). Miarki krawieckie falują na wietrze i fałszują wynik.
- Suwmiarka warsztatowa (zakres do 150 mm). Niezastąpiona przy weryfikacji średnic starych rur.
- Poziomnica aluminiowa (długość 60 cm). Pozwala na szybką ocenę dotychczasowych spadków rynnowych.
- Stabilna drabina rozstawna z atestem i stopkami antypoślizgowymi.
- Zmierz szerokość rynny: Oczyść krawędź profilu z zalegającego błota. Przyłóż suwmiarkę warsztatową do górnych krawędzi – od zewnętrznego wywinięcia (wulstwy) do tylnego brzegu. Najpopularniejsze wyniki to 100 mm, 125 mm lub 150 mm.
- Zmierz zewnętrzną średnicę rur spustowych: Obejmij pionowy odcinek suwmiarką. Rób to minimum 30 cm od kolanek i muf łączeniowych. Typowy standard dla domów jednorodzinnych to 90 mm lub 110 mm.
- Zdejmij wymiar okapu: Rozciągnij stalową taśmę wzdłuż całej krawędzi dachu, od deski szczytowej do deski szczytowej. Pamiętaj, aby wypuścić rynnę poza obrys pokrycia na 2-3 cm z każdej strony. Taki patent zapobiega podlewaniu wody pod obróbkę blacharską.
- Sprawdź rozstaw rynajz (haków): Zmierz odległość od środka jednego haka do drugiego. Dla systemów stalowych to maksymalnie 60 cm, dla rynien PVC zaledwie 50 cm. Rzadszy rozstaw wymusi dokupienie i montaż dodatkowych podpór.
Stare instalacje metalowe sprzed kilkunastu lat często oznaczano według rozwinięcia blachy, a nie średnicy zewnętrznej. Poniższa ściągawka ułatwia przeliczenie starych parametrów na współczesne systemy rynnowe.
| Stare oznaczenie (szerokość rozwiniętej blachy) | Rzeczywista średnica rynny po uformowaniu | Zalecana średnica rury spustowej | Zastosowanie w budownictwie |
|---|---|---|---|
| Rozwinięcie 250 mm (10 cali) | 105 mm – 110 mm | 75 mm – 80 mm | Małe budynki, garaże, wiaty samochodowe, altany |
| Rozwinięcie 280 mm (11 cali) | 120 mm – 127 mm | 90 mm | Standardowe domy jednorodzinne, średnie połacie dachowe |
| Rozwinięcie 333 mm (13 cali) | 150 mm – 153 mm | 100 mm – 110 mm | Duże rezydencje, dachy wielospadowe, budynki wielorodzinne |
Obliczanie Efektywnej Powierzchni Dachu (EPD) – fundament wymiarowania nowego systemu
Sam metraż pokrycia z projektu to za mało, by dobrać rynny. Wiatr zacina pod kątem, więc stromy dach łapie znacznie więcej wody niż dach płaski o identycznym rzucie. Prawidłowe wyliczenie Efektywnej Powierzchni Dachu (EPD) to twarda matematyka, która realnie chroni dom przed przelaniem wody przez krawędzie systemu.

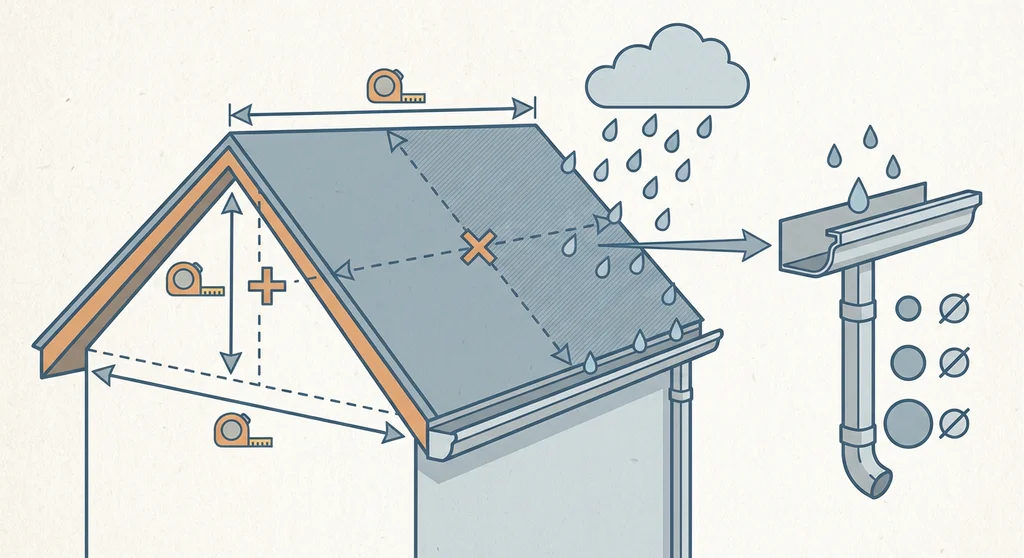

Wzór na EPD i instrukcja wymiarowania
Obliczenia opierają się na niezawodnym i prostym wzorze: EPD = (W + H/2) * L. Pomiary zdejmujemy bezpośrednio z bryły budynku lub odczytujemy z przekrojów w projekcie budowlanym.
- Zmierz szerokość rzutu poziomego (W): To odległość w poziomie od krawędzi okapu do pionu pod kalenicą. Najczęstszy błąd nowicjuszy to mierzenie po skosie krokwi. Zawsze mierz w poziomie, np. po podłodze strychu.
- Wyznacz wysokość dachu (H): Zmierz pionowy odcinek od poziomu planowanego montażu rynny do samego szczytu kalenicy.
- Zmierz długość dachu (L): Rzeczywista długość okapu na ścianie, gdzie docelowo zawiśnie rynna.
- Podstaw dane do wzoru: Podziel wysokość (H) przez 2, dodaj szerokość rzutu poziomego (W), a ostateczny wynik pomnóż przez długość okapu (L).
Skomplikowane kształty dachu wymagają nieco innego podejścia. Tabela poniżej porządkuje zasady wyliczania dla specyficznych konstrukcji.
| Konstrukcja dachu | Metodyka obliczania EPD | Złota zasada majstra |
|---|---|---|
| Spadek poniżej 10 stopni | EPD jest równa rzeczywistej powierzchni rzutu dachu (W * L). | Woda stoi, zamiast płynąć. Pilnuj rygorystycznego spadku min. 3 mm na metr bieżący rynny. |
| Dach wielospadowy (np. kopertowy) | Oblicz EPD osobno dla każdej połaci kierującej wodę do przypisanej rury spustowej. | Kosze dachowe to wodospad w trakcie ulewy. Koniecznie montuj w tych miejscach szersze rynny. |
Dopasowanie średnicy rynien i rur spustowych do obliczonego metrażu dachu
Gotowy wynik EPD pozwala na bezpieczny dobór przekrojów. Kupowanie elementów odwodnienia na oko to proszenie się o kłopoty. Za małe przekroje nie odbiorą deszczu z nawałnicy, a przewymiarowane zrujnują budżet i niepotrzebnie obciążą deskę okapową.
Przelicznik EPD na konkretne średnice (Tabela wydajności)
Wydajność układu określa kombinacja szerokości rynny poziomej i pasującej do niej rury pionowej. Z tym zestawieniem nie zginiesz na dziale budowlanym.
| Efektywna Powierzchnia Dachu (EPD) | Zalecana średnica rynny | Zalecana średnica rury spustowej | Typowe zastosowanie |
|---|---|---|---|
| Do 50 m² | 75 mm – 100 mm | 50 mm – 75 mm | Małe daszki, ganki, wiaty, garaże |
| Od 50 do 100 m² | 125 mm | 90 mm | Standardowe domy jednorodzinne (najpopularniejszy wybór) |
| Powyżej 100 m² | 150 mm | 110 mm | Duże rezydencje, dachy wielospadowe, budynki piętrowe |
Sprawdzone patenty montażowe
Sama średnica rynny nie załatwi sprawy, jeśli odpływy zaplanujesz w złych miejscach. Trzymanie się żelaznych reguł układania orurowania podwaja jego skuteczność.
- Rura na środku zwiększa przepustowość: Umieszczenie sztucera (odpływu) centralnie na długości okapu, a nie na jego skraju, pozwala obsłużyć niemal dwukrotnie większą powierzchnię dachu przy tej samej średnicy profilu.
- Pilnuj maksymalnej długości ciągu: Jeden pion spustowy 90 mm uciągnie maksymalnie 12 metrów bieżących rynny poziomej. Dłuższa połać bezwzględnie wymaga dwóch niezależnych rur.
- Uwaga na kosze zlewające wodę: Kosze łączące dwie połacie generują chwilowe, gigantyczne spiętrzenia cieczy. W takich punktach zapobiegawczo montuj rynny o rozmiar większe (np. 150 mm zamiast 125 mm).
Krytyczne błędy przy wyznaczaniu wymiarów, rozstawu rynajz i spadków montażowych
Najdroższy i największy system rynnowy zawiedzie, jeśli zawalisz procedurę montażową. Brak precyzji przy poziomowaniu i ustalaniu rozstawu podparć mści się błyskawicznie już przy pierwszej śnieżnej zimie.
- Ignorowanie zsuwającego się śniegu: Rynna zamontowana zbyt wysoko zostanie bezwzględnie urwana przez zjeżdżającą bryłę lodu. Prawidłowy montaż: zewnętrzny brzeg rynny musi znajdować się 1-2 cm poniżej wirtualnej linii przedłużenia płaszczyzny dachu, a 1/3 profilu powinna wystawać poza okap.
- Brak spadku rynny: Montaż na płasko tworzy zastoiska. Wymagany spadek montażowy wynosi od 2 mm do 5 mm na 1 metr bieżący w kierunku rury spustowej. Stojąca woda z gnijącymi liśćmi wygina plastik na słońcu i momentalnie zżera stalową blachę.

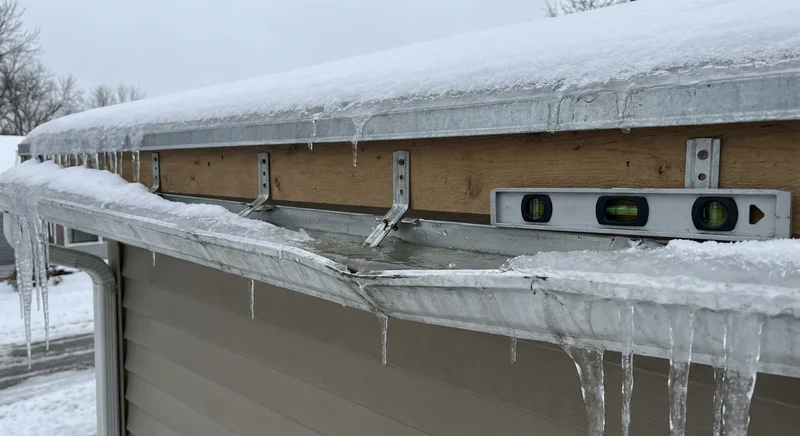

- Oszczędzanie na hakach: Przekroczenie rozstawu 60 cm (dla systemów stalowych) i 50 cm (dla PVC) zawsze kończy się uginaniem profilu pod ciężarem lodu. Powstają wtedy opadające „brzuchy”, które niszczą spadek i łamią instalację.
Podsumowanie pomiarów: co dokładnie musisz kupić do swojego dachu?
Brakujące denko, hak czy uszczelka blokuje całą robotę i zmusza do szybkiej wycieczki do marketu. Precyzyjna i kompletna lista zakupowa oszczędza mnóstwo nerwów i pieniędzy wydanych na niepotrzebne naddatki materiałowe.
Kompletna lista zakupowa systemu rynnowego
- Rynny i rury spustowe: Dobierz długości do okapu i wysokości ścian. Dolicz bezwzględnie 2-3 cm luzu na dylatację temperaturową materiału.
- Haki rynnowe (rynajzy): Policz sztuki, zakładając gęsty rozstaw co 50 cm dla plastiku lub 60 cm dla stali.
- Sztucery (leje spustowe) i kolanka: Wybierz odpowiedni kąt (najczęściej 60 lub 67 stopni), aby gładko ominąć gzyms i dociągnąć rurę do elewacji.
- Zaślepki (denka) rynnowe: Dzielą się na wersje lewe i prawe. Dokładnie policz każdy otwarty koniec rynny.
- Obejmy rur: Licz jedną sztukę na każde 1,5 do 2 metrów wysokości ściany. Dokup kołki montażowe długością dopasowane do grubości styropianu na elewacji.
- Złączki rynnowe z uszczelkami EPDM: Niezbędne do złączenia odcinków rynien. Zapewniają absolutną szczelność i pozwalają profilom pracować na słońcu.
Jak precyzyjnie wyliczyć ilość materiałów?
Ten sprytny system przeliczeniowy sprawdza się na każdej budowie, przyspiesza robienie zakupów i minimalizuje straty w materiale.
| Element systemu | Szybki wzór obliczeniowy | Złoty patent majstra |
|---|---|---|
| Rynny (sztuki) | Łączna długość okapu podzielona przez długość handlową rynny (zazwyczaj 3 lub 4 m). | Zaokrąglij wynik w górę i dokup 1 sztukę zapasu na ewentualne błędy przy docinaniu. |
| Haki (sztuki) | (Długość okapu / zalecany rozstaw) + 1 dodatkowy hak na każdy narożnik i odpływ. | Kupuj wyłącznie haki wzmocnione (stalowe), nawet jeśli same rynny są z plastiku. |
| Obejmy rur | Wysokość ściany / 1,5 metra (+ dodatkowa obejma blokująca tuż przy kolanku pod okapem). | Obejma musi stabilizować rurę, ale nie może jej ściskać „na amen” – plastik musi swobodnie pracować w pionie. |
Najczęstsze dylematy przy wymiarowaniu orurowania dachowego
Praktyka budowlana potrafi boleśnie minąć się z suchymi instrukcjami producentów. Zgromadzone poniżej patenty to rozwiązania realnych problemów, z którymi inwestorzy zderzają się prosto na placu budowy.
Co zrobić, gdy obliczone EPD wypada na granicy przedziałów wydajności?
Jeżeli Twoja Efektywna Powierzchnia Dachu oscyluje wokół granicy (np. obliczenia pokazują równe 100 m²), nie oszczędzaj. Zawsze wchodź w większy rozmiar rynien i rur spustowych. Ten margines przepustowości ratuje dom podczas ekstremalnych, nagłych burz. Zbyt mały i dopasowany na styk system błyskawicznie ulegnie przepełnieniu.
PVC czy stal – który materiał lepiej znosi błędy w montażu?
Rodzaj materiału mocno determinuje tolerancję systemu na nasze pomyłki wymiarowe. Tworzywo i blacha powlekana zachowują się zupełnie inaczej w trudnych warunkach atmosferycznych.
| Cecha systemu | Rynny plastikowe (PVC) | Rynny stalowe |
|---|---|---|
| Rozszerzalność termiczna | Bardzo wysoka. Koniecznie zachowuj luz dylatacyjny na złączkach, inaczej rynna wypnie się z haków. | Minimalna. System z blachy jest stabilny wymiarowo i nie trzeszczy podczas upałów. |
| Odporność na obciążenie śniegiem | Średnia. Przy zbyt rzadko rozstawionych hakach plastik momentalnie się odkształca. | Wysoka. Stalowa blacha i grube haki zdecydowanie rzadziej ulegają deformacji plastycznej. |
| Wrażliwość na błędy spadku | Wysoka. Woda stojąca latem w rynnie podgrzewa się i potrafi trwale wygiąć cienki profil. | Niska. Zastoisko nie wygnie stali, ale drastycznie przyspieszy punktowe rdzewienie na dnie. |
Wymiarowanie orurowania pod lukarnami dachowymi
Woda z dachu lukarny spływa rynnami koszowymi bezpośrednio na główną połać, co drastycznie podbija punktowe obciążenie dolnej rynny. Aby uniknąć fontanny zalewającej tynk, zastosuj ten twardy algorytm obliczeniowy:
- Wyznacz EPD dla samej lukarny (wzór: szerokość rzutu poziomego + 1/2 wysokości długość jej okapu).
- Oblicz EPD dla głównej połaci dachu, w miejsce której bezpośrednio zrzucana jest woda z lukarny.
- Zsumuj oba wyniki. Dopiero ten łączny wskaźnik określa bezpieczną średnicę dolnej rynny głównej. Taki zabieg niemal zawsze wymusza wskoczenie na grubszy profil (przejście z 125 mm na 150 mm).
