Jak rozrysować schody zabiegowe, aby uniknąć kosztownych błędów przy projektowaniu?

Prawidłowe wyznaczenie stopni o zmiennej szerokości wymaga precyzyjnego określenia linii biegu oraz zachowania normatywnej szerokości stopnia w najwęższym punkcie (minimum 10 cm) oraz w osi marszu (minimum 25 cm). Porzucenie podziału zabiegu „na oko” na rzecz metody proporcjonalnego podziału stopni (np. metody pasmowej lub siatki promieniowej) całkowicie eliminuje ryzyko błędów konstrukcyjnych. Pomyłki na etapie rzutu skutkują niefunkcjonalnymi stopniami, a ich korekta po wylaniu betonu generuje ogromne koszty. Podstawą pomyślnego projektu jest bezwzględne utrzymanie zasady ergonomii (wzoru 2h + s = 60-65 cm) na każdym wyznaczonym odcinku.

Kluczowe wymiary, normy budowlane i pomiary: Przygotowanie do projektowania

Projektowanie schodów zabiegowych to bezwzględne starcie matematyki z ergonomią ruchu. Zanim chwycisz za ołówki i zaczniesz szkicować podział, musisz przyswoić twarde liczby, które uratują Cię przed stworzeniem stromej drabiny zamiast wygodnego przejścia. Zignorowanie minimalnych wymiarów skutkuje problemami przy codziennym wchodzeniu oraz blokuje oficjalny odbiór techniczny budynku.

Polskie normy prawne i wymiary krytyczne

Zgodnie z przepisami, fundamentalnym parametrem jest zapewnienie szerokości stopnia na poziomie 25 cm w odległości 40 cm od wewnętrznej poręczy (na tzw. pomocniczej linii biegu) oraz minimum 10 cm w najwęższym miejscu przy duszy. Pilnowanie tych dwóch wartości daje gwarancję, że stopa zawsze znajdzie stabilne oparcie. Podczas przygotowywania koncepcji kontroluj następujące parametry:

• Maksymalna wysokość stopnia: Przepisy dopuszczają 19 cm, ale w domach jednorodzinnych optymalny, bezpieczny dla stawów standard to 17-18 cm.
• Minimalna szerokość użytkowa biegu: Prawo wymaga 80 cm, jednak przy wnoszeniu pralki czy mebli uratuje Cię zaplanowanie 90-100 cm.
• Skrajnia schodów: Prześwit nad głową w każdym punkcie biegu musi wynosić absolutne minimum 200 cm (mierzony w pionie do sufitu).

Jak prawidłowo wykonać pomiary z natury?

Błędy pomiarowe rzędu kilku milimetrów na etapie wylewki kumulują się i niszczą równy podział wysokości. Zawsze uwzględniaj stan docelowy podłóg (grubość płytek, kleju, podkładów i paneli), aby nie okazało się, że pierwszy stopień jest drastycznie niższy, a ostatni niebezpiecznie wysoki.

1. Odbij na ścianach całej klatki schodowej tzw. metrówkę przy użyciu poziomicy laserowej (punkt odniesienia równo 100 cm powyżej gotowej, wykończonej podłogi).
2. Zmierz rzeczywistą wysokość kondygnacji pomiędzy dolną a górną metrówką, a następnie podziel ten wymiar przez planowaną wysokość jednego stopnia (np. 17,5 cm), by uzyskać ich idealną liczbę.
3. Zweryfikuj dużym kątownikiem budowlanym kąty w narożnikach ścian – rzadko trzymają idealne 90 stopni, co wymusi delikatne skorygowanie rzutu skrajnych stopni.

Jak rozrysować rzut schodów zabiegowych na papierze

Ręczne wykreślenie rzutu w skali 1:10 to najtańszy i najskuteczniejszy poligon doświadczalny przed włączeniem piły tarczowej. Pozwala to na papierze wyłapać miejsca, gdzie stopnie za bardzo zbiegają się do środka. Do pracy przygotuj twardy blat, mocne światło i ostre przybory kreślarskie, aby gruba linia ołówka nie oszukała Cię o kilka centymetrów w skali rzeczywistej.

Instrukcja wykreślania rzutu krok po kroku

1. Kup arkusz papieru milimetrowego A3 oraz ołówek automatyczny (rysik 0.5 mm, twardość HB). Narysuj obrys klatki schodowej w skali 1:10 (gdzie 10 cm w rzeczywistości to 1 cm na papierze).
2. Metalową linijką wyznacz pomocniczą linię biegu schodów, prowadząc ją dokładnie 40 mm od wewnętrznej krawędzi (duszy). Na tej linii będziesz odmierzać równą szerokość kroku.
3. Ustaw cyrkiel kreślarski z blokadą śrubową na rozstaw dokładnie 25 mm (co odpowiada 25 cm głębokości stopnia) i odkładaj kolejne punkty na linii biegu, zaczynając od osi symetrii narożnika.
4. Użyj kątomierza do spięcia punktów na linii biegu z krawędzią duszy. Skrupulatnie kontroluj, by najwęższy koniec stopnia miał minimum 10 mm na rysunku (10 cm w realu).
5. Połącz wyznaczone linie w kierunku ściany zewnętrznej. Sprawdź, czy kształt stopni płynnie i proporcjonalnie rozszerza się na zewnątrz, tworząc naturalny wachlarz bez drastycznych załamań.

Najczęstsze i najbardziej kosztowne błędy przy planowaniu zabiegu

Wylanie krzywego betonu lub złe docięcie drewna na zabiegu to usterki, których nie zamaskujesz grubszą warstwą kleju. Poprawki oznaczają ciężkie kucie wylewki z użyciem młota udarowego i ogromne straty materiałowe. Poznaj główne pułapki, w które wpadają początkujący projektanci własnych domów:

• Zasada „ostrych szpiców” (jeden punkt zbiegu): Prowadzenie wszystkich linii stopni narożnych do jednego punktu w kącie. Stopień traci wtedy minimalną szerokość przy duszy (nie ma 10 cm), stopa spada z krawędzi, a konstrukcja w narożniku staje się krucha i podatna na pęknięcia.
• Zgubienie szerokości na linii marszu: Zwężenie stopni poniżej 25 cm na głównej linii poruszania się. Tworzy to groźny „potykacz”, zmuszający do stąpania na palcach podczas schodzenia w dół.
• Całkowite ignorowanie grubości okładzin: Brak dodania do rzutu surowego betonu 4-5 cm na klej i stopnicę dębową. Efekt to całkowite zniszczenie pamięci mięśniowej – potknięcie na pierwszym (zbyt niskim) lub ostatnim (zbyt wysokim) stopniu jest gwarantowane.
• Kolizja ze stropem: Brak weryfikacji grubości płyty stropowej nad klatką. Prowadzi to do drastycznego zmniejszenia wysokości użytkowej poniżej 2 metrów, wymuszając schylanie się wysokich domowników.

Przeniesienie projektu na szablony montażowe i optymalizacja kosztów materiału

Próba przeniesienia wymiarów z kartki bezpośrednio na dębową tarcicę to czysty hazard. Wykonanie fizycznych, pełnowymiarowych szablonów w skali 1:1 gwarantuje doskonałe spasowanie kątów i pozwala ułożyć elementy na surowych deskach tak, by maksymalnie zredukować odpad produkcyjny.

Jak krok po kroku przygotować szablony i dociąć materiał?

1. Zaopatrz się w twardą płytę pilśniową HDF o grubości 3 mm. W przeciwieństwie do kartonu po lodówce, HDF nie faluje pod wpływem wilgoci z wylewek i zachowuje sztywną krawędź.
2. Przenieś wymiary z rzutu na płytę, używając dwumetrowej łaty aluminiowej i mocnego ołówka stolarskiego (miękkiego, by nie rysował płyty).
3. Przed cięciem wykonaj ostatni pomiar kontrolny: przyłóż miarkę w najwęższym miejscu (musi być min. 10 cm) oraz w połowie długości stopnia.
4. Wytnij kształty wyrzynarką z ostrym brzeszczotem do drewna (drobny ząb). Ułóż gotowe szablony na podłodze „na sucho”, symulując cały zabieg, by sprawdzić przyleganie krawędzi.

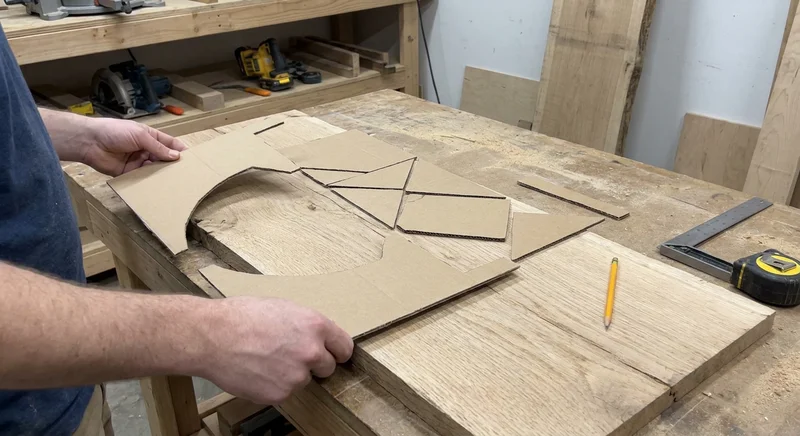

5. Nałóż szablony na szerokie dechy dębowe. Obracaj je i dopasowuj do naturalnych sęków oraz krzywizn tarcicy – ten patent pozwala zaoszczędzić nawet do 30% drogiego materiału.

Koszty materiałów na szablony i optymalizacja budżetu

Wydanie kilkudziesięciu złotych na płyty szablonowe zwraca się błyskawicznie w hurtowni drewna. Precyzyjne szablony dają Ci możliwość zakupu dokładnie takiej kubatury surowca, jaka jest realnie potrzebna, bez brania „metra sześciennego na zapas”.

Materiał / Usługa	Szacowany koszt (PLN)	Ukryte koszty i uwagi praktyczne
Płyta HDF 3 mm (3 arkusze na szablony)	45 – 90 zł	Konieczność docięcia formatek w markecie, by weszły do auta osobowego.
Tarcica dębowa (klasa AB, nieobrzynana)	3800 – 5200 zł / m³	Wymaga grubościówki i struga. Odpad z cięcia brzegów może wynieść do 35%.
Gotowa klejonka dębowa (stopnice na wymiar)	280 – 480 zł / szt.	Dopłata za „trójkąty” zabiegowe. Bez szablonu ryzykujesz zwrot źle wyciętej formy.
Wycięcie stopni na maszynie CNC	700 – 1300 zł	Szybko, czysto i idealnie pod kątem. Wymaga dostarczenia plików w formacie DXF.

Stosując twarde szablony, zabezpieczasz swój portfel przed konsekwencjami złego cięcia. Uszkodzenie tarczy piły na sęku czy krzywe poprowadzenie zagłębiarki na jednej gotowej stopnicy z klejonki to natychmiastowe wyrzucenie w błoto 400 złotych.

Najtrudniejsze problemy z wymiarowaniem schodów

Nawet najlepszy projekt na papierze zderza się czasem z brutalną rzeczywistością placu budowy. W ciasnych klatkach schodowych i starym budownictwie standardowe reguły przestają działać, a wyobraźnia przestrzenna zostaje poddana ciężkiej próbie. Poniżej rozbrajam najczęstsze pułapki, z którymi mierzą się wykonawcy podczas prac przy zabiegach.

Jak wyznaczyć zabieg, gdy ściany klatki schodowej nie trzymają kąta prostego?
To klasyczny problem starych domów oraz niestarannego murowania. Nigdy nie naciągaj projektu do wyidealizowanych 90 stopni. Jeśli to zrobisz, skrajne stopnie nie zmieszczą się w narożniku, a wielocentymetrowe szpary przy ścianach będą niemożliwe do estetycznego zamaskowania cokołami. Oto mój patent montażowy: Najpierw przyłóż do narożnika duży kątownik budowlany i zmierz rzeczywistą odchyłkę. Jeśli kąt jest rozwarty (np. 94 stopnie), przenieś go precyzyjnie na papier milimetrowy przed nałożeniem siatki podziału. Przy potężnych krzywiznach zaplanuj tzw. felcowanie – wypuść krawędź boczną stopnia o 2 cm szerzej i podczas fizycznego montażu podcinaj drewno strugiem elektrycznym wzdłuż nierówności tynku. Pozwoli to zlicować dechę ze ścianą bez używania wiadra akrylu.

Co zrobić, gdy w najwęższym miejscu stopnia brakuje wolnej przestrzeni i tworzy się szpic?
Ten defekt pojawia się zawsze, gdy klatka jest ekstremalnie ciasna, a projektant próbuje wyprowadzić wszystkie stopnie narożne z jednego, centralnego punktu zbiegu przy duszy. Aby uratować funkcjonalność i zachować stabilność stopy, musisz zastosować metodę przesuniętego punktu zbiegu. Zamiast ciągnąć linie do fizycznego rogu klatki, wyznacz wirtualny punkt zbiegu oddalony o 15-25 cm poza faktyczną krawędź schodów. Linie podziału ulegną spłaszczeniu, a stopnie przy wewnętrznej poręczy naturalnie się poszerzą. Jeśli to nie pomaga, jedynym zgodnym z zasadami BHP wyjściem jest wydłużenie całego biegu poprzez dodanie jednego stopnia na początkowym, prostym odcinku schodów, co łagodniej rozłoży kąt skrętu.

Jak poprawnie uwzględnić grubość noska (kapinosa) w projekcie rzutu?
Zwykły rzut płaski potrafi tutaj mocno oszukać oko. Deska stopnicy niemal zawsze wystaje poza linię podstopnicy o około 2 do 3 centymetrów, tworząc tzw. nosek. Na rysunku oglądanym z góry ten wymiar będzie nachodził na powierzchnię kolejnego stopnia poniżej. Praktyczna zasada: Rzut milimetrowy z góry służy Ci do wyznaczania stelaża – czyli krawędzi surowego betonu lub szkieletu stalowego. Normatywną głębokość stopnia mierzysz „na gotowo” po zamontowaniu noska, ale sam fizyczny szablon do wycięcia drewnianego stopnia musi być dłuższy o wartość tego wysunięcia. Zawsze zaznaczaj na swoich szablonach grubą przerywaną linią, gdzie kończy się beton, a gdzie zaczyna się zwisające drewno, by nie pomylić się przy cięciu wyrzynarką.

Ostateczna weryfikacja gotowego projektu przed budową

Przed rozrobieniem pierwszej partii betonu w betoniarce lub wysłaniem wymiarów do stolarni, całość musi przejść krytyczny przegląd. Konstrukcje nośne nie wybaczają pośpiechu, a jedna pomyłka w obliczeniach wymusza demontaż całej sekcji. Test na sucho to Twoje ostatnie koło ratunkowe.

Praktyczna checklista przedmontażowa

Uzbrój się w miarkę zwijaną o dobrym naciągu i długą poziomicę. Przejdź przez poniższą listę kontrolną bezpośrednio na przygotowanych szablonach ułożonych na ziemi lub na deskowaniu szalunku:

• Weryfikacja skrajni pionowej: Zmierz dystans od wyznaczonego na ścianie poziomu stopnia do najniższego punktu sufitu (bądź podciągu). Musisz mieć tam absolutne minimum 200 cm prześwitu.
• Grubość pakietu podłogowego: Dodaj do pierwszego stopnia wysokość wylewki, panelu i podkładu, a od ostatniego odejmij grubość posadzki na piętrze. Sprawdź, czy wysokość kroku jest wciąż identyczna z resztą biegu.
• Pomiar „wąskiego gardła”: Zmierz każdy trójkątny stopień zabiegowy tuż przy samej duszy. Jeśli którykolwiek ma mniej niż 10 cm, przeprojektuj ten fragment.
• Test linii marszu: Odmierz równe 40 cm od wewnętrznej krawędzi i zaznacz to miejsce ołówkiem. W tym punkcie stopień musi oferować min. 25 cm miejsca na buta.
• Symulacja wzoru ergonomicznego: Podstaw wymiary losowego stopnia do równania 2h + s (dwie wysokości + jedna głębokość). Wynik z przedziału 60-65 cm oznacza, że chodzenie będzie płynne i rytmiczne.
• Korekta pod tynki: Sprawdź, czy Twoje szablony uwzględniają ewentualne odchyłki ścian lub warstwę tynku, która dopiero zostanie położona.

Zaliczenie wszystkich punktów z checklisty to zielone światło dla inwestycji. Taka chłodna, inżynierska kontrola daje pełen spokój ducha, a gotowe schody przez dziesięciolecia nie przypomną o sobie trzeszczeniem czy niewygodą.
