Podłączenie domofonu w bloku – schemat dla instalacji 6-żyłowej

Wymiana lub montaż domofonu w bloku to zadanie, które wielu osobom wydaje się skomplikowane. Szczególnie gdy mowa o popularnej instalacji 6-żyłowej, gdzie łatwo o pomyłkę mogącą prowadzić do frustracji i niepotrzebnych kosztów. Nie musi tak być. Przeanalizowałem typowe schematy i najczęstsze problemy, aby stworzyć dla Ciebie praktyczny przewodnik.

W tym artykule krok po kroku wyjaśnię Ci, jak prawidłowo zidentyfikować przewody, podłączyć unifon i uniknąć podstawowych błędów. Dzięki temu zyskasz pewność, że poradzisz sobie z zadaniem sprawnie i bezpiecznie, a Twój nowy domofon będzie działał bez zarzutu.

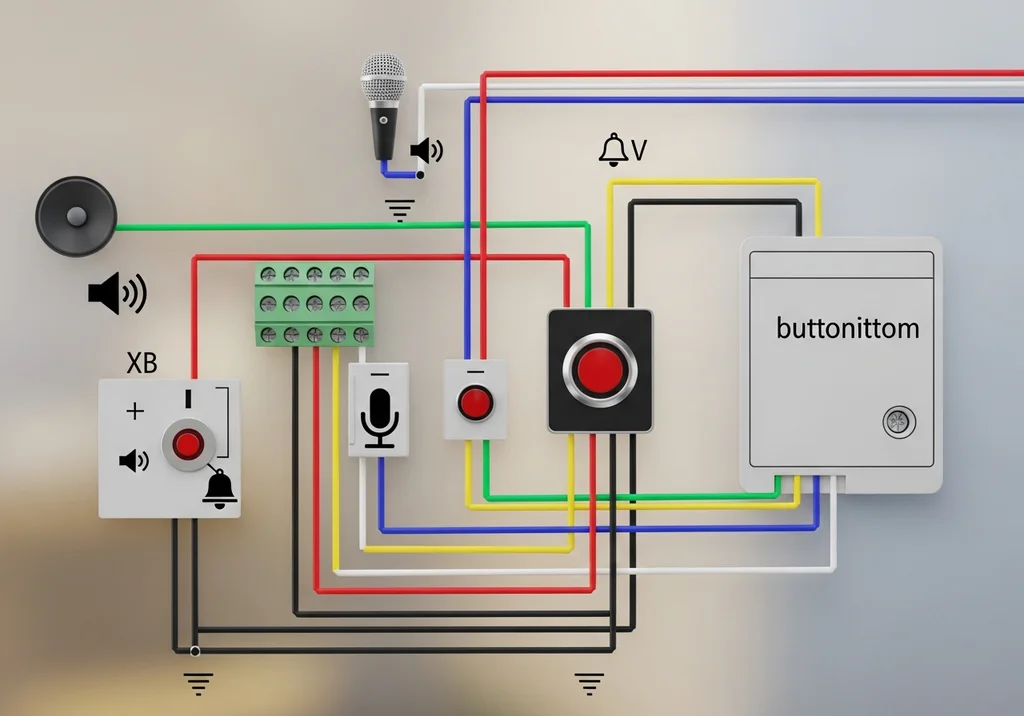

Schemat instalacji 6-żyłowej: Jak działa i co oznaczają poszczególne żyły?

Instalacja 6-żyłowa to jeden z najpopularniejszych standardów w budownictwie wielorodzinnym. Zrozumienie roli każdej żyły jest absolutnie kluczowe dla prawidłowego montażu i późniejszej diagnostyki. Choć producenci stosują różne oznaczenia kolorystyczne, funkcje przewodów pozostają uniwersalne.

Funkcje poszczególnych żył w typowym systemie 6-żyłowym

W klasycznym analogowym systemie 6-żyłowym każdy przewód ma precyzyjnie określoną funkcję. Zanim zaczniesz pracę, zawsze zweryfikuj oznaczenia w instrukcji swojego unifonu, ale najczęściej spotkasz następujący podział:

• Żyła 1 (MASA): To wspólny punkt odniesienia dla całego systemu, ujemny biegun zasilania. Bez poprawnie podłączonej masy żadna funkcja nie zadziała prawidłowo. Oznaczana często jako GND lub „-„.
• Żyła 2 (SŁUCHAWKA): Przewód przenoszący dźwięk z kasety zewnętrznej do głośnika w Twoim unifonie. Dzięki niemu słyszysz osobę dzwoniącą. Oznaczana jako SPK (od Speaker) lub AUDIO RX.
• Żyła 3 (MIKROFON): Przewód, którym Twój głos jest przesyłany z unifonu do kasety na zewnątrz. Oznaczana jako MIC (od Microphone) lub AUDIO TX.
• Żyła 4 (WYWOŁANIE): Tą żyłą płynie sygnał dzwonka po naciśnięciu przycisku Twojego mieszkania na panelu zewnętrznym. Oznaczana jako RING lub CALL.
• Żyła 5 (ZACZEP): Przewód sygnałowy do otwierania zamka. Naciśnięcie przycisku na unifonie wysyła nim impuls do centralki, inicjując zwolnienie elektrozaczepu. Oznaczany jako LOCK lub Z1.
• Żyła 6 (ZACZEP): Drugi przewód obwodu elektrozaczepu. Razem z żyłą nr 5 tworzy pętlę, która aktywuje zamek. Oznaczany często jako Z2.

Ważna uwaga: W niektórych systemach zasilanie (np. 12V) może być podawane osobnymi żyłami, a jedna z powyższych może pełnić inną funkcję lub być nieużywana. Dlatego schemat od producenta domofonu jest Twoim najważniejszym narzędziem.

Przygotowanie do instalacji: Narzędzia, materiały i zasady bezpieczeństwa

Narzędzia niezbędne do montażu

Zanim zaczniesz pracę, upewnij się, że masz pod ręką kompletny zestaw narzędzi. Unikniesz w ten sposób przestojów i niepotrzebnej frustracji. Oto lista sprzętu, który Ci się przyda:

• Śrubokręty: Płaskie i krzyżakowe w różnych rozmiarach do montażu unifonu i podłączania przewodów do zacisków.
• Ściągacz izolacji: Niezbędny do precyzyjnego zdejmowania izolacji z cienkich żył bez ich uszkadzania.
• Obcinaczki do kabli: Pozwalają na czyste i równe przycięcie przewodów.
• Multimetr (miernik uniwersalny): Kluczowe narzędzie do sprawdzania napięcia, identyfikacji żył i diagnozowania ewentualnych zwarć lub przerw w obwodzie.
• Wkrętarka akumulatorowa: Opcjonalnie, ale znacznie przyspiesza montaż unifonu do ściany.
• Poziomica: Przydatna do estetycznego i równego zamocowania słuchawki.

Materiały potrzebne do instalacji

Zazwyczaj w mieszkaniu zastaniesz już istniejący kabel. Jeśli jednak dokonujesz wymiany, możesz potrzebować kilku dodatkowych elementów:

• Nowy unifon: Upewnij się, że jest kompatybilny z systemem 6-żyłowym zainstalowanym w Twoim bloku.
• Kołki rozporowe i wkręty: Do zamocowania podstawy unifonu na ścianie.
• Szybkozłączki lub kostki elektryczne: Jeśli potrzebujesz przedłużyć istniejące przewody.
• Taśma izolacyjna: Do zabezpieczenia połączeń, jeśli zajdzie taka potrzeba.

Zasady bezpieczeństwa

Praca z instalacjami niskonapięciowymi, jak domofon, jest stosunkowo bezpieczna, ale zawsze należy przestrzegać podstawowych zasad ostrożności.

• Wyłącz zasilanie: Choć napięcie jest niskie, dobrą praktyką jest odłączenie zasilania domofonu na czas pracy, jeśli masz dostęp do zasilacza lub bezpiecznika systemu.
• Sprawdź napięcie: Przed dotknięciem przewodów użyj multimetru, aby upewnić się, że w instalacji nie ma niespodziewanego napięcia.
• Chroń oczy: Okulary ochronne to minimum przy wierceniu otworów montażowych.
• Czytaj instrukcję: Zawsze zapoznaj się z dokumentacją techniczną producenta unifonu i kasety. To Twoje główne źródło informacji.
• Nie jesteś pewien? Wezwij fachowca: Jeśli schemat jest niejasny, a instalacja wygląda nietypowo, lepiej zlecić pracę doświadczonemu instalatorowi. Koszt usługi będzie niższy niż naprawa uszkodzonego systemu.

Podłączenie domofonu 6-żyłowego: Instrukcja krok po kroku

Gdy masz już przygotowane narzędzia i zapoznałeś się ze schematem, możesz przystąpić do działania. Postępuj spokojnie i metodycznie, a cały proces przebiegnie gładko.

1. Demontaż starego unifonu: Otwórz obudowę starej słuchawki. Zanim odłączysz przewody, zrób zdjęcie lub dokładny rysunek pokazujący, który kolor żyły jest podłączony do którego zacisku. To bezcenna wskazówka!
2. Identyfikacja żył: Porównaj swoje notatki ze schematem nowego unifonu. Spróbuj przyporządkować funkcje (masa, mikrofon, słuchawka itd.) do odpowiednich kolorów kabli w ścianie. Jeśli masz wątpliwości, użyj multimetru do znalezienia żyły masy i zasilania.
3. Przygotowanie końcówek przewodów: Za pomocą ściągacza izolacji zdejmij ok. 5-7 mm osłony z każdej żyły. Upewnij się, że miedziane druciki nie są uszkodzone. Jeśli końcówki są zaśniedziałe, delikatnie je oczyść.
4. Montaż podstawy nowego unifonu: Przymocuj podstawę montażową nowego aparatu do ściany za pomocą kołków i wkrętów. Użyj poziomicy, aby wisiał prosto. Przeciągnij kabel przez przeznaczony do tego otwór.
5. Podłączenie przewodów: Podłącz każdą żyłę do odpowiedniego zacisku w nowym unifonie, zgodnie ze schematem producenta. Dokładnie dokręć śrubki zacisków, aby zapewnić pewny styk. Luźne połączenie to najczęstsza przyczyna problemów.
6. Wstępne testowanie: Zanim zamkniesz obudowę, poproś kogoś o naciśnięcie przycisku na zewnątrz. Sprawdź, czy unifon dzwoni. Podnieś słuchawkę i przetestuj komunikację w obie strony oraz działanie przycisku otwierania drzwi.
7. Finalizacja montażu: Jeśli wszystko działa poprawnie, starannie ułóż przewody wewnątrz obudowy, tak aby nie zostały przytrzaśnięte, i zamknij unifon.

Domofon nie działa? Diagnostyka najczęstszych problemów

Podłączyłeś wszystko zgodnie z instrukcją, a domofon milczy lub działa nieprawidłowo? Spokojnie, najczęściej przyczyna jest prozaiczna. Oto jak krok po kroku zdiagnozować usterkę.

Błędy w okablowaniu

• Pomylone żyły: To błąd numer jeden. Ponownie otwórz unifon i bardzo dokładnie porównaj podłączenie ze schematem i zdjęciem starej konfiguracji. Najczęściej mylone są żyły mikrofonu i słuchawki, co skutkuje brakiem dźwięku w jedną stronę.
• Luźne lub słabe połączenie: Niedokręcona śrubka w zacisku lub zaśniedziała końcówka przewodu może powodować przerwy w obwodzie. Sprawdź, czy wszystkie żyły są solidnie zamocowane.
• Zwarcie między żyłami: Upewnij się, że odizolowane końcówki sąsiednich przewodów nie stykają się ze sobą. Może to powodować dziwne zachowanie systemu, np. ciągłe buczenie lub samoczynne otwieranie zamka.
• Uszkodzony kabel w ścianie: Choć rzadkie, zdarza się, że przewód został uszkodzony podczas remontu. Ciągłość każdej żyły możesz sprawdzić za pomocą multimetru (funkcja testu ciągłości).

Problemy z zasilaniem

• Brak napięcia w systemie: Sprawdź za pomocą multimetru, czy na odpowiednich żyłach (zwykle masa i jedna z pozostałych) występuje napięcie stałe (DC), zazwyczaj w zakresie 9-14V. Jego brak może oznaczać awarię centrali lub zasilacza w budynku.
• Niewłaściwa polaryzacja: Jeśli pomyliłeś żyłę zasilania „+” z masą „-„, unifon nie zadziała. Niektóre modele mogą nawet ulec uszkodzeniu, dlatego zawsze sprawdzaj oznaczenia.

Usterki sprzętowe i konfiguracja

• Niekompatybilny unifon: Upewnij się, że zakupiony model jest przeznaczony do analogowych systemów 6-żyłowych i zgodny z instalacją w Twoim bloku (np. systemy Urmet, Cyfral, Laskomex mają swoje specyficzne wymagania).
• Ustawienie zworek: Niektóre unifony posiadają zworki konfiguracyjne (małe przełączniki na płytce drukowanej). Sprawdź w instrukcji, czy nie wymagają one odpowiedniego ustawienia dla Twojego typu instalacji.
• Wadliwy unifon: Jeśli wykluczyłeś wszystkie powyższe problemy, istnieje niewielka szansa, że nowy aparat jest fabrycznie uszkodzony.

Ile kosztuje podłączenie domofonu 6-żyłowego w bloku?

Koszt zlecenia podłączenia domofonu fachowcowi zależy od kilku czynników, głównie od zakresu prac i lokalizacji. Warto jednak znać orientacyjne widełki cenowe, aby ocenić ofertę.

• Wymiana unifonu w mieszkaniu: Jeśli instalacja jest sprawna, a praca polega jedynie na wymianie samego aparatu, usługa elektryka lub instalatora domofonów to zazwyczaj koszt w przedziale 150-300 zł.
• Diagnostyka i naprawa usterki: Jeśli system nie działa i wymaga znalezienia przyczyny (np. przerwy w kablu, problemu w centrali), cena może wzrosnąć w zależności od czasu poświęconego na diagnozę.
• Instalacja w całym budynku: W przypadku kładzenia nowej instalacji od zera w całym bloku koszty są znacznie wyższe i rozkładane na wszystkich mieszkańców. Cena za kompleksowy system dla kilkunastu mieszkań może sięgać od kilku do kilkunastu tysięcy złotych.

Przed podjęciem decyzji zawsze warto poprosić o wycenę kilku specjalistów. Porównaj nie tylko cenę, ale także zakres prac i oferowaną gwarancję na usługę. Analizując oferty, zauważyłem, że firmy specjalizujące się w systemach domofonowych często oferują bardziej konkurencyjne ceny niż elektrycy ogólni.

Podłączenie domofonu w bloku – najczęściej zadawane pytania (FAQ)

Czy mogę samodzielnie podłączyć domofon 6-żyłowy?

Tak, jeśli posiadasz podstawowe umiejętności manualne i potrafisz posługiwać się instrukcją oraz multimetrem. Kluczem jest precyzja i cierpliwość. Jeśli jednak nie czujesz się pewnie, pracując z instalacjami elektrycznymi, bezpieczniej i często szybciej będzie wezwać fachowca.

Jak sprawdzić, czy nowy unifon będzie pasował do mojej instalacji?

Najprościej jest zidentyfikować markę i model starego unifonu lub kasety zewnętrznej. Skontaktuj się ze sprzedawcą lub producentem i zapytaj o kompatybilny zamiennik. Kluczowe jest, aby nowy aparat był przeznaczony do tego samego typu systemu (np. analogowy 4, 5 lub 6-żyłowy).

Słychać osobę na dole, ale ona mnie nie słyszy. Co jest przyczyną?

To klasyczny objaw problemu z linią mikrofonu. Sprawdź w pierwszej kolejności podłączenie żyły „MIC” w unifonie. Upewnij się, że przewód jest dobrze zamocowany. Jeśli to nie pomoże, problem może leżeć w samym unifonie (uszkodzony mikrofon) lub w instalacji w budynku.

Czy mogę wymienić stary domofon 4-żyłowy na 6-żyłowy?

Nie bez modyfikacji całej instalacji w budynku. Liczba żył definiuje typ systemu. Nie można podłączyć unifonu 6-żyłowego do instalacji 4-żyłowej (i odwrotnie) i oczekiwać, że będzie działał. Musisz kupić unifon dedykowany do systemu, który masz w bloku.

Domofon dzwoni, ale nie mogę otworzyć drzwi. Gdzie szukać problemu?

Problem leży w obwodzie elektrozaczepu. Sprawdź podłączenie żył odpowiedzialnych za otwieranie (często oznaczanych jako Z1/Z2 lub LOCK). Upewnij się, że przycisk w unifonie fizycznie działa (powinien klikać). Jeśli połączenia są w porządku, problem może dotyczyć samego elektrozaczepu w furtce lub centrali domofonowej.

Instalacja domofonu w pigułce: Finalna checklista

Zanim uznasz pracę za skończoną, przejdź przez tę ostatnią listę kontrolną. Pomoże Ci to upewnić się, że wszystko zostało wykonane poprawnie i zminimalizuje ryzyko przyszłych problemów.

• Połączenia zweryfikowane: Czy każda z 6 żył jest solidnie podłączona do właściwego zacisku zgodnie ze schematem?
• Brak zwarć: Czy odizolowane końcówki przewodów na pewno się ze sobą nie stykają?
• Test funkcji głównych: Czy domofon dzwoni? Czy słychać rozmówcę i czy on słyszy Ciebie? Czy działa otwieranie zamka?
• Jakość dźwięku: Czy rozmowa jest czysta i pozbawiona głośnych szumów lub buczenia?
• Estetyka montażu: Czy unifon wisi prosto? Czy obudowa jest prawidłowo zamknięta, a kable nie są przycięte?
• Porządek po pracy: Czy wszystkie narzędzia i resztki materiałów zostały posprzątane?

Prawidłowe podłączenie domofonu 6-żyłowego to zadanie, które przy odpowiednim przygotowaniu i metodycznym podejściu jest w zasięgu każdego majsterkowicza. Pamiętaj, że precyzja i zgodność ze schematem to fundamenty sukcesu. Inwestycja w dobrej jakości, kompatybilny sprzęt oraz chwila cierpliwości przy montażu to gwarancja bezproblemowego działania systemu przez długie lata.
